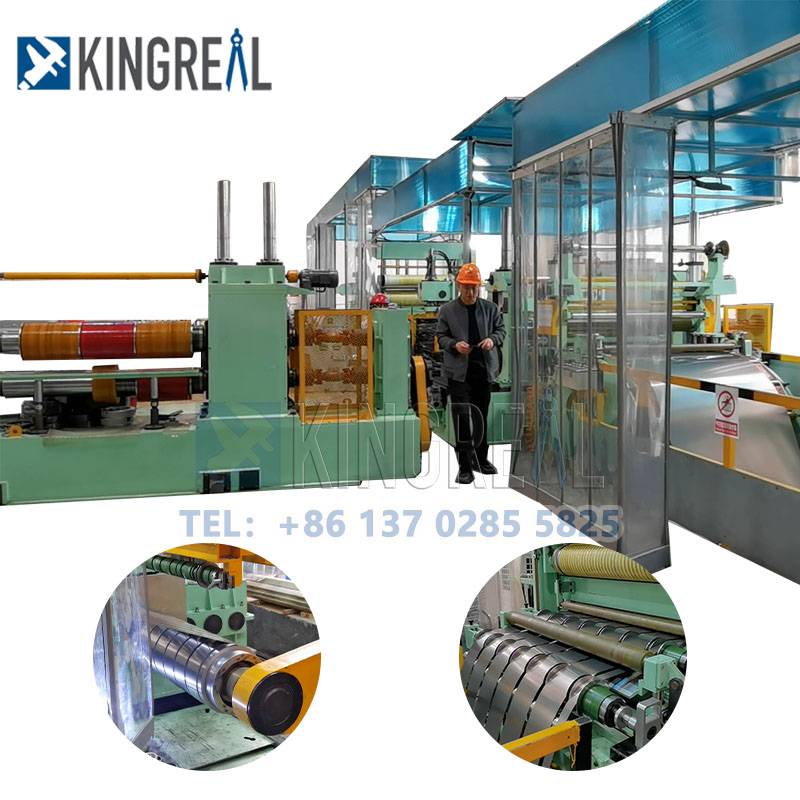

1300MM stroj za rezanje z dvojno rezalno glavo je eden najbolj značilnih izdelkov KINGREAL. Zasnova z dvojno rezalno glavo je primerna za 0,3-3 mm tuljave za doseganje visoke hitrosti proizvodne učinkovitosti 220 M/min. Trenutno se prodaja v Turčijo, Rusijo, Savdsko Arabijo in druge države.
KINGREAL 1300MM stroj za rezanje tuljav z dvojno rezalno glavo je zasnovan za natančno rezanje aluminija, pocinkanega jekla, vroče valjanih, hladno valjanih in številnih drugih običajnih kovinskih tuljav, da bi izpolnili različne zahteve strank glede rezanja, vključno s hitrostjo rezanja, količino in kakovostjo.
Zasnova dvojnega sedeža noža omogoča rezanje različnih velikosti tuljav v isti proizvodni liniji, kar močno izboljša učinkovitost proizvodnje z zamenjavo sedeža noža in je pridobilo naklonjenost številnih strank.
Poleg zasnove sedeža z dvojnim nožem je stroj za rezanje jeklene pločevine KINGREAL zasnovan tudi za stranke, da zaščiti pokrov stroja, izboljša varnost proizvodnje v procesu rezanja, v skladu s proizvodnimi zahtevami kupca. Zdaj uspešno deluje v tovarni stranke v Savdski Arabiji.
1. Visokohitrostna tuljava, razrezana na dolžino
2. Stroj za rezanje ozkega jekla
Nalaganje tuljave – Hidravlični odvijalnik – Visoko natančni ravnalnik – Zankasti most – Rezalni stroj – Valjalni odpadni rob – Zankasti most – Napetost – Stroj za previjanje
št |
Komponenta |
Količina |
1 |
Nalaganje vozička |
1 set |
2 |
Hidravlični konzolni odvijalnik |
1 set |
3 |
Ravnalnik s petimi valji |
1 set |
4 |
Loop Bridge |
2 Set |
5 |
Stroj za rezanje |
2 Set |
6 |
Previjanje odpadnega materiala |
1 set |
7 |
Hidravlično previjanje |
1 set |
8 |
Hidravlični sistem |
1 set |
9 |
Elektronski nadzorni sistem |
1 set |
10 |
Zaščitni ščit za dele po meri |
1 set |
Parametri surovin |
|
Material tuljave |
Aluminij, jeklo, pocinkano jeklo itd |
Debelina tuljave |
0,3-3MM |
Širina tuljave |
500-12500MM |
Tuljava Wight |
15 ton |
Parametri končnega izdelka |
|
Toleranca širine |
≤±0,05 mm |
Ravnost rezanja |
≤1 mm/2000 mm |
Odpadni obrezki |
≥2 mm |
Parametri stroja za rezanje |
|
Delovna hitrost |
100-180M/min |
Vir energije |
380V/50HZ |
Inštalirana zmogljivost |
cca 280KW |

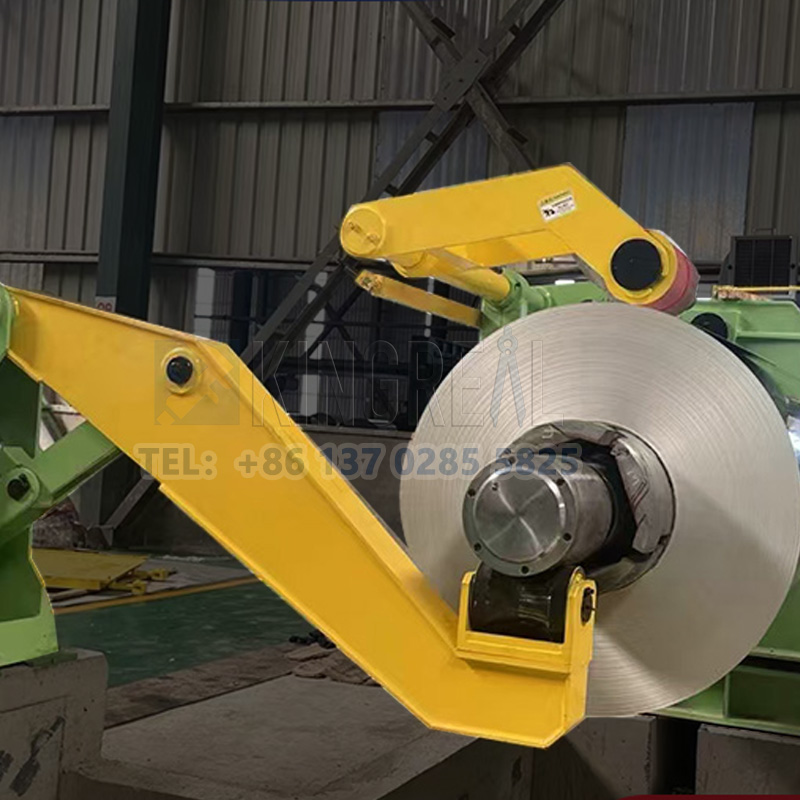

① Hidravlični konzolni odvijalnik
Glavna funkcija hidravličnega konzolnega odvijalnika je prenašanje in vrtenje koprene, tako da se počasi odvije za naslednji korak v procesu. Ta vrsta odvijalnika je običajno sestavljena iz koluta, stojala, pogonskega sklopa itd. in je konzolnega tipa z enim ležajem. Kolut je običajno sestavljen iz podporne gredi, klinastega drsnika in premčne plošče, ugnezdene v klinasti drsnik, ki razteza in krči kolut pod delovanjem poševnega klina, da sprejme različne velikosti zvitkov.
Hidravlični konzolni odvijalnik je še posebej pomemben pri opremi strojev za hitro rezanje kovin, saj ga je mogoče motorizirati, da doseže vrtenje koluta, tako da ostane trak pod naknadno napetostjo za zgornje odvijanje pod pogonskim sistemom.

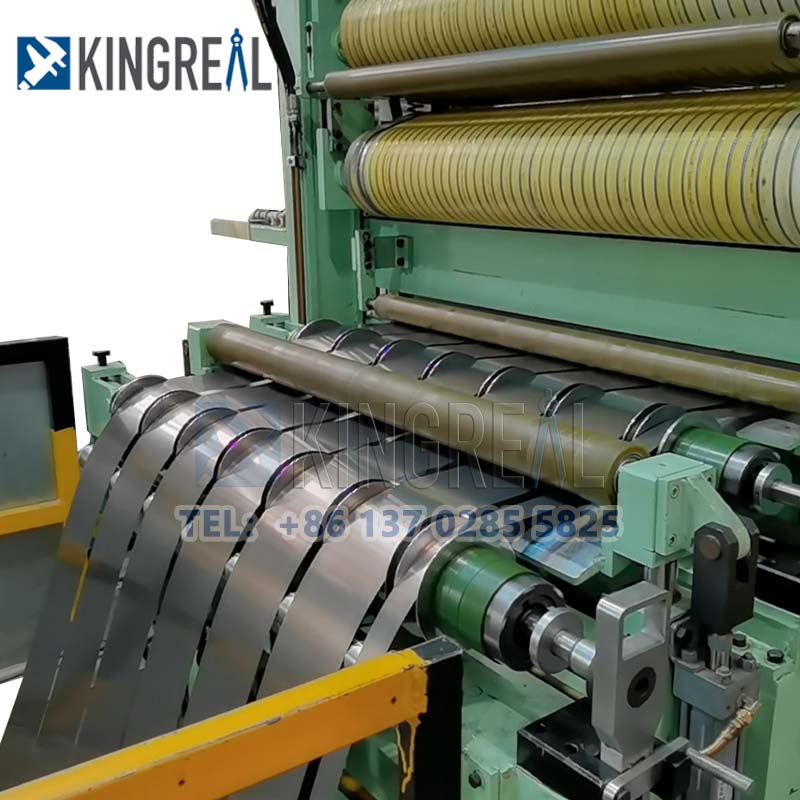

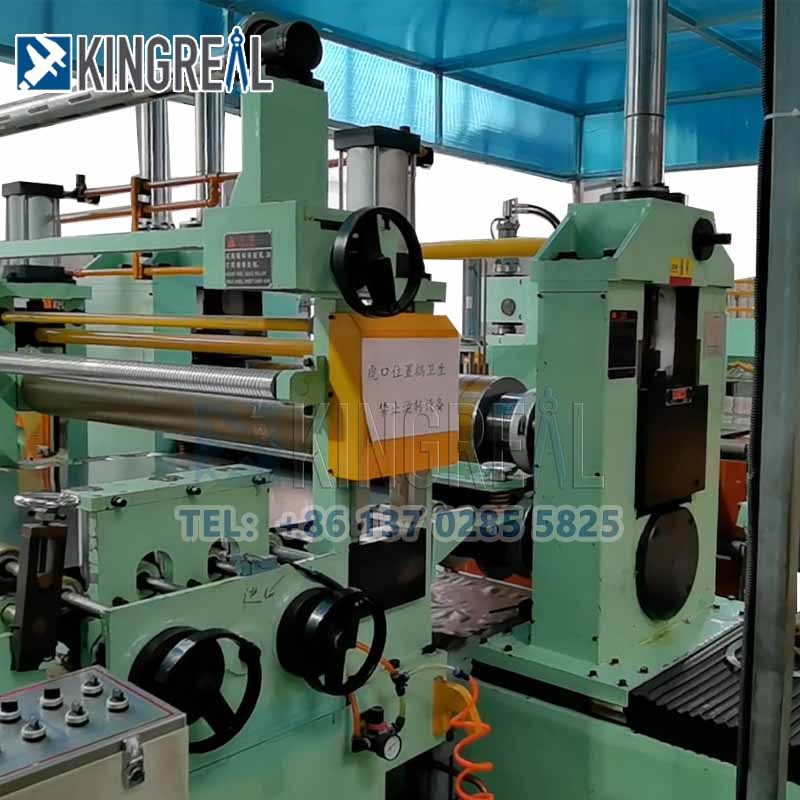

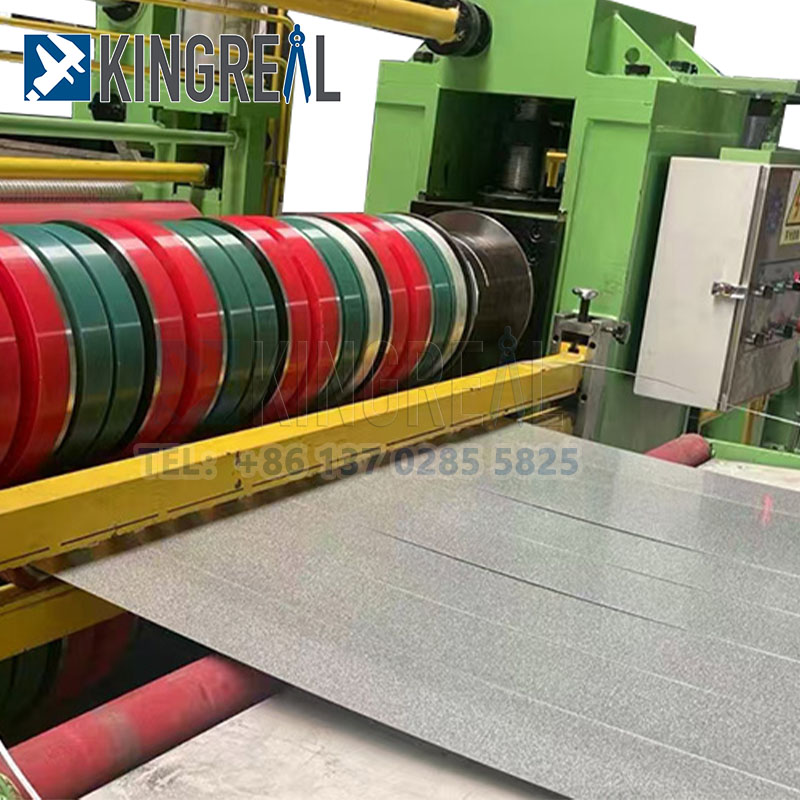

① Stroj za rezanje z dvojno rezalno glavo
a. Okvir glavnega ohišja: profilno jeklo, jeklena plošča, zvarjena skupaj, žarjena za odpravo napetosti in nato obdelana referenčna površina.
b. Stiskalni par valjev: zgornji valj je mogoče sinhronizirati z dvižnim tlakom cilindra, da se zagotovi stabilnost plošče v gredi noža, gibanje pare zgornjega valja.
c. Material gredi noža: 42CrMo, specifikacija 200 mm × 1300 mm, z utorom za ključ, skozi grobo obdelavo, obdelavo s popuščanjem, obdelavo s srednjo frekvenco, brušenje, trdo kromiranje, ponovno brušenje in drugih 8 postopkov;

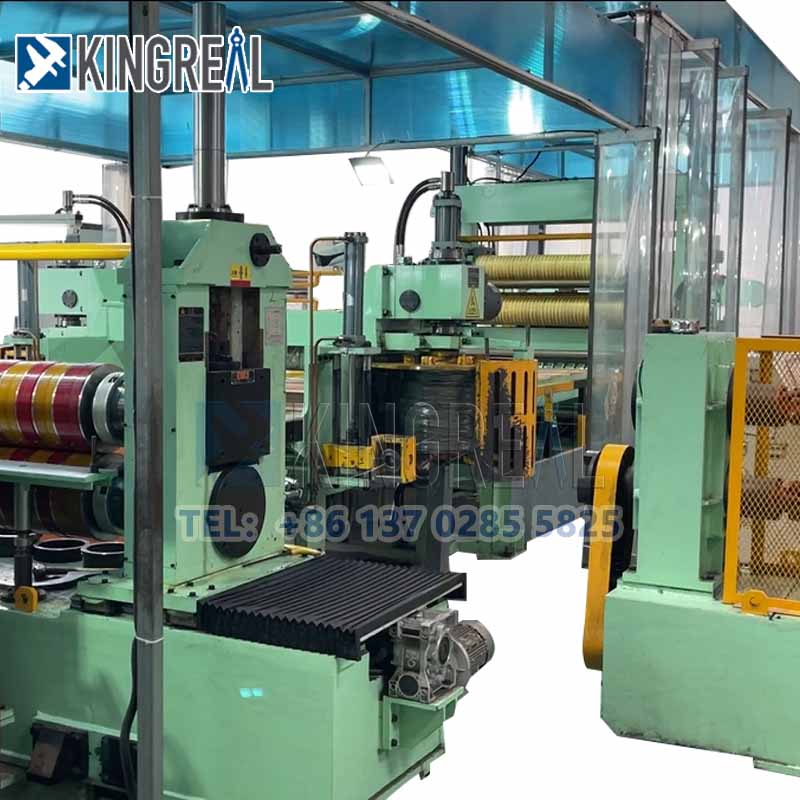

① Zaščitni ščit:
Zaščitni pokrov stroja v stroju za rezanje kovin ima naslednje vloge in značilnosti:
Zaščita opreme: zaščitni pokrov stroja lahko izolira stroj od neposrednega stika z okolico, prepreči prahu, vodnim madežem, olju, ostružkom in drugim onesnaževalcem, da bi vstopili v notranjost stroja, tako da podaljša življenjsko dobo stroja.
Varnost delovanja: zaščitni pokrov stroja zagotavlja varnost upravljavca in okoliškega osebja, preprečuje neposreden stik osebja s hitro premikajočimi se deli, električno nabitimi vodniki ali drugimi nevarnimi deli ter preprečuje nesreče.
▶ 1. Celovite rešitve opreme za obdelavo tuljav;
▶ 2. Strokovna tehnična ekipa
-Program oblikovanja pred prodajo; -Profesionalna izdelava med prodajo; -Poprodajne storitve namestitve;
▶ 3. Obilni projektni primeri
Naše stroje za rezanje smo uspešno prodali v Turčijo, Savdsko Arabijo, Indijo in Rusijo.
