1650MM Opis stroja za rezanje tuljav

KINGREAL SLITTER 1650MM previjalni stroj za rezanje tuljav je zasnovan za rezanje in previjanje različnih vrst materialov, kot so jeklo, aluminij, GI, baker in silicij. Ta linija za rezanje tuljav je ena najpogostejših zasnov linije za rezanje tuljav in bo zadostila potrebam večine obratov za rezanje obdelave tuljav. Obdelane debeline tuljav segajo od 0,3 mm do 3 mm in širine do 1650 mm.

Na naši spletni strani lahko najdete tudi spodnji izdelek:

1. Rezalni stroj z dvojno rezalno glavo

2. 10-20MM stroj za rezanje težkih jeklenih plošč

3. Tuljava razrezana na dolžino

4. Proizvodna linija za striženje izravnalnikov

5. Proizvodna linija kovinskih perforiranih strojev

Tehnična specifikacija:

Delovni proces:

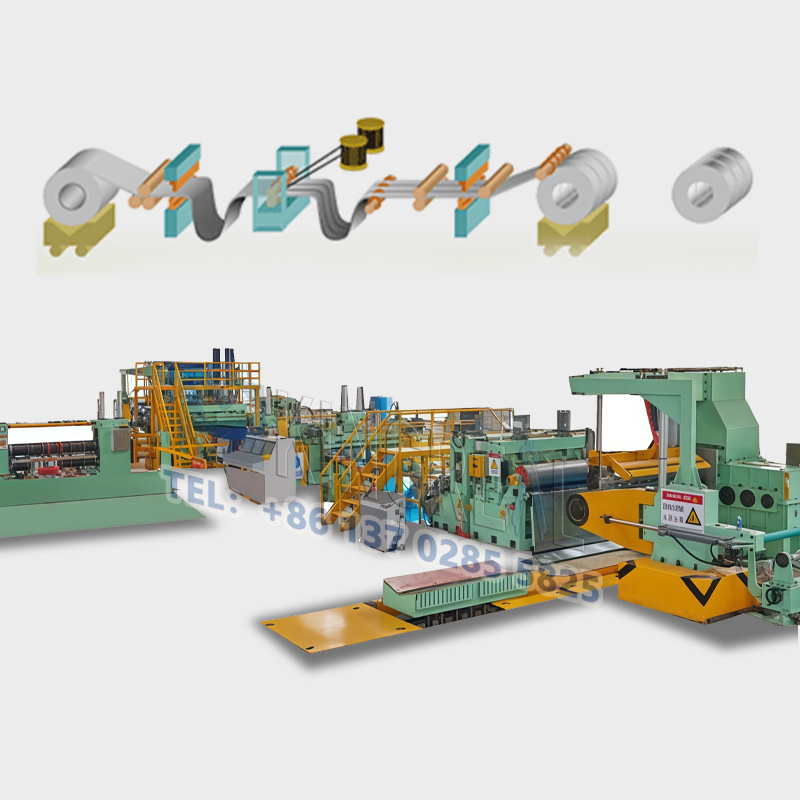

Nakladalna tuljava za voziček – Hidravlično navpično centriranje odvijalnika – Hidravlično odvijalnik – Ščip in vzvod – Škarje za ploščato glavo – Zankasti most – Rezalni stroj – Natezna postaja – Ločevanje – Stroj za previjanje

Več podrobnosti o stroju za rezanje jeklenih tuljav:

Nakladalna tuljava za voziček

Zgradba in uporaba: Uporablja se za dovajanje odvijalnika, transport jeklene tuljave od skladiščne mize do koluta odvijalnika, voziček krmili hidravlični motor, dviganje pa krmili hidravlični cilinder.

Dvižni mehanizem: hidravlični cilinder in drsna struktura s štirimi vodilnimi stebri, dvižna moč, ki jo zagotavlja valj, valj za spodbujanje dviganja nosilne mize V-tipa, da se doseže funkcija gor in dol jeklene tuljave.

Potovalni mehanizem: hidravlični motor in struktura vzporedne vodilne tirnice, potovalno moč zagotavlja hidravlični motor, tako da se voziček premika vodoravno vzdolž aksialne smeri vretena odvijalnika. Vsak konec tirnice ima omejevalni blok, ki preprečuje iztirjenje vozička.

Konzolni odvijalnik

A. Funkcija:

Nošenje jeklenih tuljav, razširitev in zategovanje notranjega premera tuljav, odvijanje in praznjenje ali recikliranje tuljav.

Podpira tuljavno ploščo in zagotavlja napetost jeklenega traku, sestavljena je iz okvirja, vretena, razširljivega in krčnega koluta, naprave za odvijanje in stiskanje, pomožne podpore, zavorne naprave in pogonskega dela.

B. Gradnja

a) Glavni okvir: izdelan iz jekla, jeklena plošča A3, ležajni ležaj iz jekla #45 po varjenju, s kvalitativno obdelavo žarjenja ni deformiran;

b) Vreteno: izvrtano iz okroglega jekla 40Cr s premerom lukenj 85 mm, kaljeno in nato fino struženo v premer delovne površine 190 mm, nosilnost 25 ton.

c) dviganje in krčenje koluta: uporaba oblike ekspanzijskega koluta v obliki potisnega in vlečnega drsnika; štiri ukrivljene plošče (jeklo št. 45), pari drsnikov za rezanje žice, raztezni premer: Ф470mm-520mm (plus gumijasti tulec za doseganje F610mm); efektivna delovna dolžina koluta 1650 mm, celoten trn, ki zagotavlja, da se kolut dvigne in spusti, ko je koncentričnost.

Visokohitrostni stroj za rezanje tuljav
