Stroj za rezanje na dolžino s škarjami
  • Stroj za rezanje na dolžino s škarjamiStroj za rezanje na dolžino s škarjami
  • Stroj za rezanje na dolžino s škarjamiStroj za rezanje na dolžino s škarjami
  • Stroj za rezanje na dolžino s škarjamiStroj za rezanje na dolžino s škarjami

Stroj za rezanje na dolžino s škarjami

S ponudbo KINGREAL stroja za rezanje na dolžino s škarjami, ki lahko dosežejo hitrost do 80 M/min, lahko pridobite več proizvodnih koristi za stranke pri rezanju kovine na dolžino.

Pošlji povpraševanje    PDF prenos

Opis izdelka

Video zaslon:


Linija za rezanje po dolžini – visoka hitrost proizvodnje z letečimi škarjami

KINGREAL STEEL SLITTER je specializiran proizvajalec in proizvajalec na področju rezalnih linij in se zavzema za zagotavljanje optimalnih rešitev svojim strankam.

Odvisno od kupčeve zahtevane zmogljivosti rezanja kovin, obsega surovin za obdelavo in proizvodnih potreb obrata.



Cut To Length Machine with fly shear je industrijski stroj za rezanje neprekinjenih kovinskih trakov v plošče ali pločevine določenih dolžin. KINGREAL dizajn v Fly Shearing

 omogoča neprekinjeno avtomatsko in natančno rezanje kovinskih trakov brez ustavljanja med gibanjem visoke hitrosti, ki lahko doseže hitrost do 80M/min. Uporablja se predvsem v jeklu,

aluminija, bakra in drugih kovinsko predelovalnih industrij ter se pogosto uporablja v avtomobilski industriji, gospodinjskih aparatih, gradbeništvu in drugih področjih.

cut to length line

cut to length machine


Ko proizvodna linija deluje, je odvijalnik v stanju hranjenja. Ko listni material vstopi v 6-slojni visoko natančni izravnalni stroj z 21 valji za izravnavo, vstopi v NC merilnik dolžine z električno zanko, ki jo nadzoruje oko, in stranskim mehanizmom. NC merilnik dolžine nastavi velikost in nato poda material v naslednji korak Rotate Cutting Machine; ko NC podajanje doseže nastavljeno velikost. Stroj za striženje odreže listni material, rezani listni material pa transportna naprava lepo zloži v stroj za zlaganje izdelkov in dvižna ploščad za zlaganje jeklene pločevine se lahko samodejno zmanjša s povečanjem višine jeklene pločevine; Ko je dosežena nastavljena vrednost plošč, se proizvodna linija samodejno ustavi. V tem času se bo dvižna ploščad spustila z ročnim krmiljenjem, izpustni voziček se bo odpeljal ven in istočasno se bo zapeljal drug izpustni voziček, ki bo vstopil v naslednji delovni cikel.

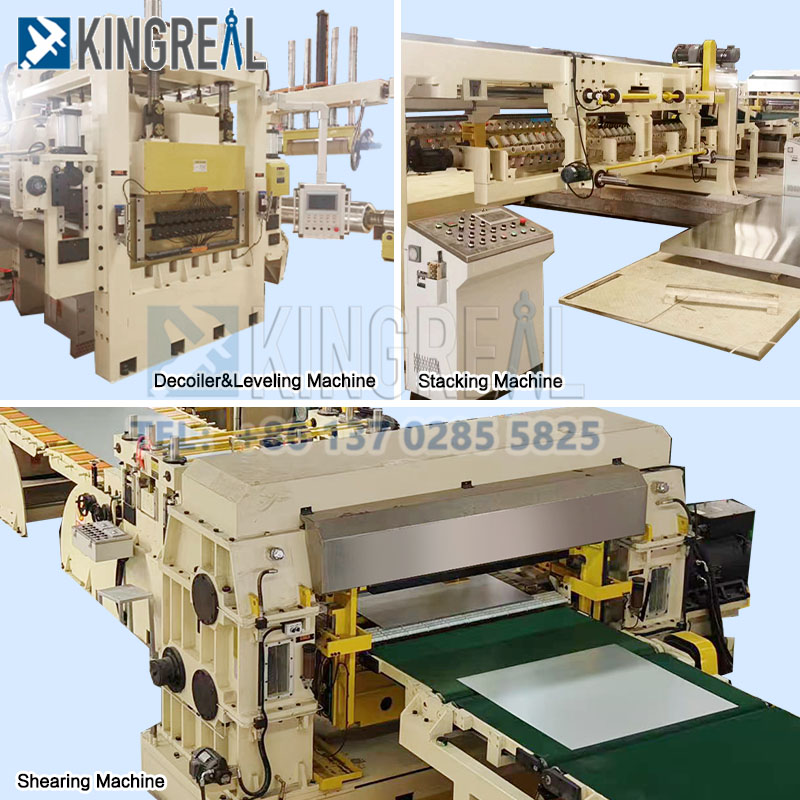

Komponenta linije izdelkov CTL

Tabela surovin 1 enota
Voziček za hranjenje 1 enota
Sprednja pomožna podpora 1 enota
Odvijalec + Naprava za odvijanje 1 set
Nivelirni stroj s šestimi valji + samočistilni sistem delovnih valjev 1 enota
Stroj za plastifikacijo zgornje strani filma 1 enota
Kratek Looper 1 enota
Stranska vodilna naprava 1 enota
Pinch NC merilnik dolžine 1 enota
Stroj za striženje muh 1 enota
Transportni stroj 1 enota
Stroj za zlaganje izdelkov 1 enota


Tehnične specifikacije stroja za razrez na dolžino

Surovina CRC JEKLO
Debelina 0,4-3,0 mm
Premer ≤1500 mm
Teža tuljave ≤ 20T
Dolžina 500-6000 mm
Toleranca dolžine L=2m≤±0,3mm(2,0mm)
Diagonalna toleranca L=2m≤±0,5mm(2,0mm)
Hitrost 0~80m/min (brezstopenjska regulacija hitrosti)
Skozi hitrost 0~15m/min
Nadzor Nadzor pretvorbe izmenične frekvence


Funkcija o stroju za rezanje na dolžino s škarjami


  • Visoka učinkovitost je ena najvidnejših lastnosti te linije CTL. Z zasnovo in uporabo naprave za leteče škarje realizira neprekinjeno rezanje med hitrim premikanjem traku, medtem ko ima naprava za merjenje dolžine, naprava za leteče škarje zagotavlja natančnost rezanja.
  • KINGREAL Cut To Length Machine uporablja kromirane valje, valje, prevlečene z gumo, pnevmatske agregate in druge komponente za zaščito površine jekla.
  • Visoko natančen izravnalni učinek. Proizvodno linijo CTL je mogoče opremiti z 21 sklopi valjev za visoko natančno izravnavo ali dvojno izravnalno strojno napravo za odvijanje in izravnavo kovinskih tuljav, kar lahko strankam prinese več ravnih in visokokakovostnih kovinskih pločevin.
  • Loop Bridge je mogoče izbrati ali se mu izogniti, povsem v skladu s proizvodnimi potrebami kupca in dejansko izkoriščenostjo površine obrata, kar lahko naredi stroj za razrez na dolžino bolj kompakten, prihrani prostor in zmanjša sekundarno obdelavo obrata. Je dobra izbira za številne male proizvajalce.
  • Zagotavljanje naprave za obrezovanje je ključna dodatna funkcija za obrezovanje robov kovinskih trakov, preden jih razrežete. Naprava za obrezovanje odstrani robove, nepravilnosti ali odvečni material z robov kovinskega traku, s čimer zagotovi, da so robovi končne pločevine gladki in čisti. Obdelovati je mogoče široko paleto širin in debelin trakov, kar poveča vsestranskost in prilagodljivost stroja.


steel cut to length machine
coil cut to length machine
steel coil cut to length line

Funkcija o napravi za striženje muh v liniji CTL

Sistem za nadzor sinhronizacije:

Anapredovalservo krmilni sistem ali sinhronizacijski krmilni sistem se uporablja za zagotavljanje ttako da je orodje za leteče škarje sinhronizirano s hitrostjo premikanja kovinskega traku.

Nadzorni sistem lahko spremlja in prilagaja hitrost orodja v realnem času, da se prilagodi različnim dolžinam rezanja.hitrosti traku.


Material orodja visoke trdnosti:

Noži so običajno izdelani iz visoko trdnega legiranega jekla ali materialov iz volframovega karbida z visoko trdoto in odpornostjo proti obrabi, kar zagotavlja dolgo življenjsko dobo rezanja in dosledno kakovost rezanja.

Oblika in zasnova kota nožev sta prav tako optimizirana za zmanjšanje odpornosti proti rezanju in izboljšanje rezultatov rezanja.


Dizajn dinamičnega ravnovesja:

Noži in držala orodja naprave za leteče škarje so dinamično uravnotežene zasnove, da zagotovijo gladko delovanje pri hitrem gibanju, zmanjšajo vibracije ter izboljšajo natančnost rezanja in življenjsko dobo opreme.


Natančni vodilni mehanizem:

Opremljen z visoko natančnim vodilnim mehanizmom, ki zagotavlja, da orodje za leteče škarje vedno ohranja pravilno rezalno pot in položaj med postopkom rezanja, kar izboljša natančnost rezanja.




Katere druge linije za rezanje po dolžini lahko najdete na naši spletni strani?
