Video prikaz velike črte razreza na dolžino

Dobavitelji cevi za rezanje na dolžino velikega profila

Linija za rezanje na dolžino visoke debeline – 2024 KINGREAL STEEL SLITTER lahko nudi linijo za rezanje na dolžino, visokohitrostni stroj za rezanje na dolžino, preprosto linijo za rezanje na dolžino in ta stroj za rezanje na dolžino velike velikosti, ki lahko natančno reže na dolžino vroče valjano jeklo, hladno valjano jeklo, nerjavno jeklo, silikonsko jeklo in druge kovinske kolute z napravo za samodejno zlaganje za popolnoma avtomatiziran proizvodni proces.

Preboj na težki vrvi za rezanje na dolžino

Zaradi svoje visoke trdnosti, dobre žilavosti, enostavne obdelave in oblikovanja ter dobre sposobnosti varjenja se kolobar iz debele pločevine pogosto uporablja na različnih industrijskih področjih, da zadovolji potrebe različnih industrij. Povpraševanje po linijah za rezanje na dolžino velike velikosti narašča, obdelava debele pločevine v zvitkih za višje zahteve opreme, od izravnave opreme za odvijanje do striženja in zlaganja. Zahteve glede nosilnosti so veliko višje kot pri drugih debelinah pločevine.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line je posebej zasnovan za obdelavo zvitkov z razponom debeline do 6-20 mm z odvijalnikom, ravnalnikom, merjenjem, rezanjem na dolžino in zlaganjem.

Tehnične specifikacije dolge linije za rezanje na dolžino

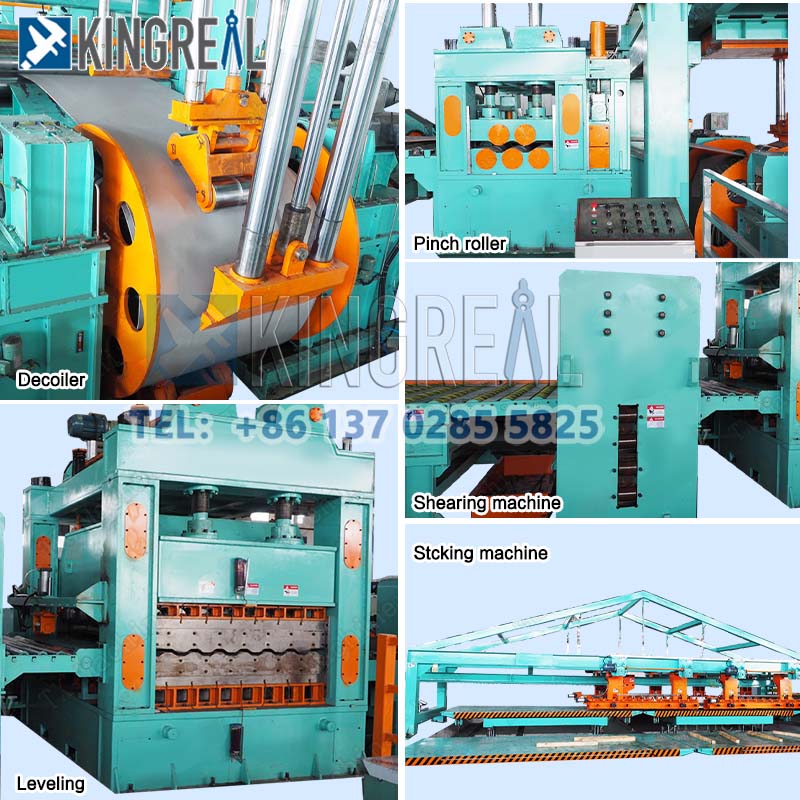

Delovni proces težke linije za rezanje na dolžino

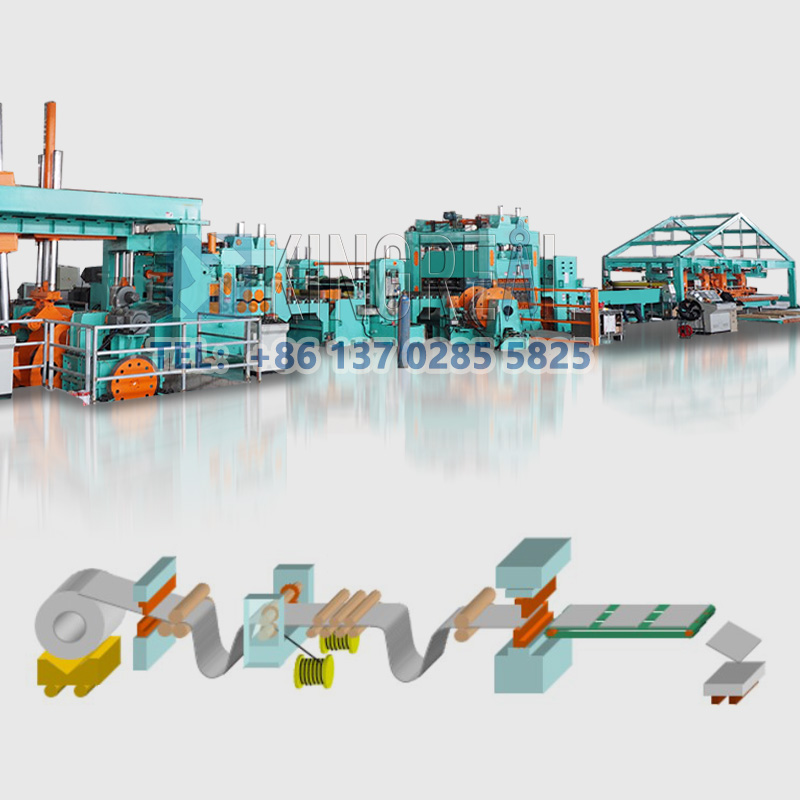

Hidravlični odvijalnik -- Hidravlični pilotni stroj z okvirjem -- Sedemvaljni izravnalni stroj -- Dvoglavi trimer -- Zbiralnik škarpe -- Enajstvaljni izravnalni stroj -- Pnevmatska naprava za določanje velikosti -- Podajalnik zadnje plošče -- Hidravlični rezalni stroj -- Stroj za zlaganje

Več specifikacij o dolgi liniji za rezanje na dolžino

• Hidravlični dvojni konusni odvijalec

a.Zmogljivost: 30T

b. Specifikacije zavor: 4-DBH205

dvižni hod okvirja c. materiala 650 mm (dvig neposredno na kolut, lahko pride do odstranjene jeklene obloge materiala)

d. Sprejetje mehanizma tipa zgornjega pritiska z dvojnim ležajem z dvojnim stožcem za vpenjanje jeklene tuljave, gibanje drugega konca podnožja stroja poganjajo hidravlični cilindri in ima funkcijo hkratnega centriranja pogona, vreteno na drugem koncu odvijalnika je zasnovano s pnevmatsko disk zavorno napravo.

• Stroj za predniveliranje s sedmimi valji

Sprejema strukturo vpenjanja in podajanja z dvema valjema in niveliranje s petimi valji. Motor poganja zgornje in spodnje valje skozi reduktor in razdelilno omarico skozi univerzalno priključno gred, nastavitev in stiskanje zgornjega valja za dovajanje izvaja hidravlični cilinder, nastavitev in pritiskanje zgornjega valja za izravnavo pa električna energija. Glede na sinhrono delovanje predšolskega stroja in nivelirnega gostitelja je nadzor motorja krmiljen z ameriškim krmilnim sistemom serije PARKER590C DC. Univerzalna povezovalna gred sprejme industrijsko univerzalno gred.

Premer nivelirnega valja: Φ220 mm

Razmak izravnalnih valjev: 260 mm

Količina valjev: 2+5 valjev

Material valja: GCr15 kovano jeklo s kaljenjem in srednje frekvenčnim kaljenjem (HRC60)

Moč glavnega motorja: 132KW DC

Moč motorja za nastavitev:  2-7,5KW

Glavni reduktor:   JZQ850

Nastavitveni reduktor: 2-BWY4 Zmanjšanje nihanja

• Naprava za določanje velikosti

a. Funkcija: Preprečevanje, da bi plošča med delovanjem izgubila obliko, in regulacija pločevine v glavni stroj za izravnavo. Sestavljen je iz podnožja stroja, omejevalnega kolesca, podpornega drsnika sedeža, vodilnega kolesca in nastavitvene naprave. Navpični vodilni valji so na voljo na obeh straneh smeri širine pločevine, okvir vodilnega valja pa je pritrjen na ustreznem drsniku, ki premika drsnik na vodilnem stebru v smeri širine pločevine skozi motor s pomočjo plačila matice žične palice, tako da se prilagodi različnim širinam pločevine. Prilagoditev je motorizirana.

b. Območje nastavitve: 900 ~ 2000 mm

Material vodilnega valja: Gcr15(HRC60)

Nastavitveni motor: 2~3KW

Nastavitveni reduktor: 2-WPDKS135 Polžasti reduktor

• Glavni rez na dolžino

Funkcija: Stroj za striženje v glavnem opravlja naloge rezanja glave, rezanja repa, stranskega obrezovanja, vzdolžnega striženja in striženja na dolžino.

Prilagodljivost materiala: Primeren je za jeklene plošče različnih debelin in materialov, kot so navadno ogljikovo jeklo, visokokakovostno nizko legirano jeklo, legirano jeklo, jeklo za cevovode in plošča iz nerjavečega jekla.

Stopnja avtomatizacije: celoten proces deluje samodejno, kar zmanjša ročno delovanje in izboljša učinkovitost proizvodnje.

Natančna meritev: z visoko natančno meritvijo za zagotovitev natančne velikosti rezanja.

Prilagoditev razmika strižnega rezila: stransko razdaljo strižnega rezila je mogoče prilagoditi, da se zagotovi kakovost rezanja.

a.Model: hidravlična zavora

b. Udarci na minuto: 8-12-krat

c. Material rezila: Cr12Mov

d.Moč motorja: 55KW

• Pretvornik

Krmilna postaja:

a. Sestavljen je iz okvirja, nihajne valjčne mize, tekočega valjčnega transporterja in pogonske enote. Njegova funkcija je vstavljanje ploščate plošče v metalni stroj.

b.Motor: 7,5KW

c.Reduktor: BWY4 Swing reduktor

Glavni podajalnik:

a. Sestavljen je iz podstavka stroja, plošče, drsnika, metalnega valja in pogonske enote. Dviganje in spuščanje zgornjega valja za metanje materiala za pnevmatsko izvedbo. Menjalnik je mehanski. Njegova funkcija je podajanje plošče v dvoriščno mizo.

b.Motor: 7,5KW

c.Reduktor: BWY4 Swing reduktor

• Stroj za zlaganje

Zlagalna miza: sestavljena je iz jeklenih plošč in jeklenih profilov, zvarjenih skupaj. Njegova funkcija je zlaganje kalibrirane ploščate plošče. Dolžina 12 metrov.

Pnevmatski skladiščnik: Sestavljen je iz enega kompleta vzdolžnih mejnih izravnalnih naprav in treh sklopov prečnih mejnih izravnalnih naprav. Tako omejevalne kot nastavitvene mehanizme je mogoče nastaviti glede na različne širine deske, nastavitev pa je ročna. Izvedba za usklajevanje materiala je pnevmatski aktuator.

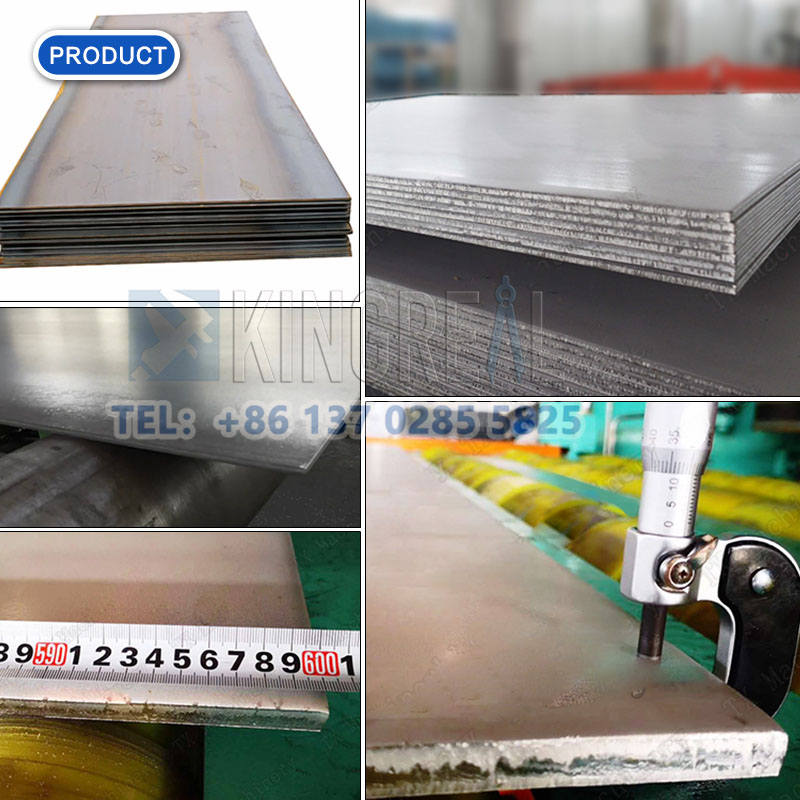

Prikaz končnega izdelka

Storitev REZALNIKA KINGREAL STEEL za dolge rezalne vrvice

1. Celoten nabor storitev po meri, glede na potrebe stranke pri proizvodnji plošč, ki zagotavljajo načrt črtne risbe težkega profila, razrezanega na dolžino, je mogoče konfigurirati po izbiri.

2. Zagotavljanje različnih konfiguracij za težke linije za rezanje na dolžino, kot so nakladalni voziček, naprava za obrezovanje, samodejno zlaganje, samodejno praznjenje itd.; realizirati popolnoma avtomatsko proizvodnjo.

3. Zagotovite različne dodatke, da zagotovite stabilnost in dolgo življenjsko dobo težke linije za rezanje na dolžino;

4. Inženirji zagotavljajo lokalne poprodajne storitve, lahko vodijo namestitev težke linije za rezanje na dolžino na mestu.

5. 24/7 spletne poprodajne storitve, tehnični odgovor.

Pogosta vprašanja o liniji za rezanje na dolžino

1/ Kakšna je največja debelina jeklene plošče, ki jo lahko reže vaš stroj za rezanje na dolžino?

 Linije za rezanje po dolžini KINGREAL STEEL SLITTER lahko režejo kovinske materiale debeline od 0,2 mm do 25 mm. Specifični priporočeni model bo odvisen od vaših zahtev.

 2/Kako dolgo zdržijo strojna rezila, razrezana na dolžino?

 Življenjska doba rezil stroja za razrez na dolžino je odvisna od materiala, ki ga režete, in pogostosti uporabe. KINGREAL STEEL SLITTER ponuja tudi rezila iz legiranega jekla po meri za podaljšanje življenjske dobe.

 3/Kateri materiali so primerni za linije za rezanje?

 KNGREAL stroji za rezanje na dolžino so primerni predvsem za jeklo, nerjavno jeklo, ogljikovo jeklo, aluminij, baker in druge kovinske materiale.

4/Kaj, če se stroj za rezanje na dolžino pokvari?

 Stroji za rezanje na dolžino KINGREAL STEEL SLITTER so zelo zanesljive kakovosti. Če je kateri koli del poškodovan, vam bo KINGREAL STEEL SLITTER zagotovil nadomestne dele.

5/Katere vrste strojev za rezanje na dolžino ponujate?

 KINGREAL STEEL SLITTER bo zagotovil stroje za rezanje na dolžino, ki ustrezajo dejanskim projektnim zahtevam stranke, vključno z materialom za obdelavo, debelino materiala, širino, dolžino in načinom rezanja. In KINGREAL STEEL SLITTER lahko stroje za rezanje na dolžino opremi tudi s posebnimi komponentami.
