Linija za rezanje kovine na dolžino se uporablja za rezanje pločevine od koluta do pločevine, ravnanje pločevine in po operaciji rezanja na dolžino zlaganje pločevine na linijo za rezanje kovine na dolžino. Standardna linija za rezanje kovine na dolžino je sestavljena iz odvijalnika, ravnalnega stroja, podajalne enote, strižne enote in enote za zlaganje.
Video o stroju za rezanje kovine na dolžino
Opis stroja za rezanje kovine na dolžino
REZALNIK KINGREAL STEEL kovinskistroj za rezanje na dolžino jezasnova za rezanje kovinskih zvitkov različnih debelin v pločevine določene širine za nadaljnjo obdelavo kovin.
Linija za rezanje kovin na dolžino običajno vključuje več proizvodnih naprav, ki zagotavljajo učinkovito delovanje proizvodne linije. Linije za rezanje kovine na dolžino se običajno uporabljajo za obdelavo kovinskih materialov debeline 0,3-12 mm ali debelejše, z največjo debelino 25 mm. Če potrebujete obdelavo kolutov določene debeline, se obrnite na KINGREAL STEEL SLITTER. Inženirji KINGREAL STEEL SLITTER bodo po temeljitem posvetovanju zagotovili prilagojeno rešitev stroja za rezanje kovine na dolžino.
Običajno je linija za rezanje kovin na dolžino sestavljena iz natančnih komponent, kot so odvijalnik, ravnalnik, podajalnik, strižna enota in enota za zlaganje. Poleg tega sistem PLC stroja za rezanje kovin na dolžino prikazuje informacije, kot so dolžina, število rezov in hitrost. Ko je doseženo število rezov, ki jih je določila stranka, se linija za rezanje kovine na dolžino samodejno ustavi, kar dokazuje svojo izjemno inteligenco.
Poleg linij za rezanje kovine na dolžino KINGREAL STEEL SLITTER oblikuje tudi vrsto linij za rezanje kovine na dolžino za različne materiale ter različne proizvodne značilnosti in potrebe, kot je npr.
1. Vrvica za rezanje iz nerjavečega jekla
2. Jeklena linija za rezanje po dolžini
REZALNIK KINGREAL STEEL kovinski
4. Vrvica za rezanje kovine na dolžino s samodejnim zlaganjem
5. Kombinacija črt za rezanje in rezanje kovine na dolžino

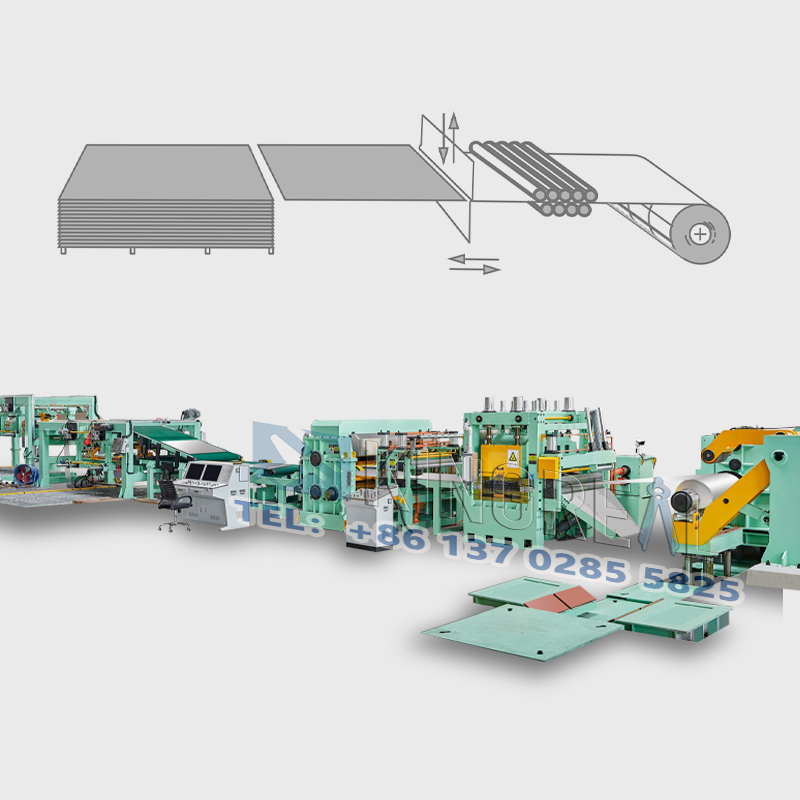

Potek dela stroja za rezanje kovine na dolžino
Voziček za navijanje → Odvijalnik → Podajanje s stiskalnim valjem → Visoko natančna izravnalna naprava → Rezanje s fiksno dolžino → Razkladalna miza / Samodejna miza za zlaganje

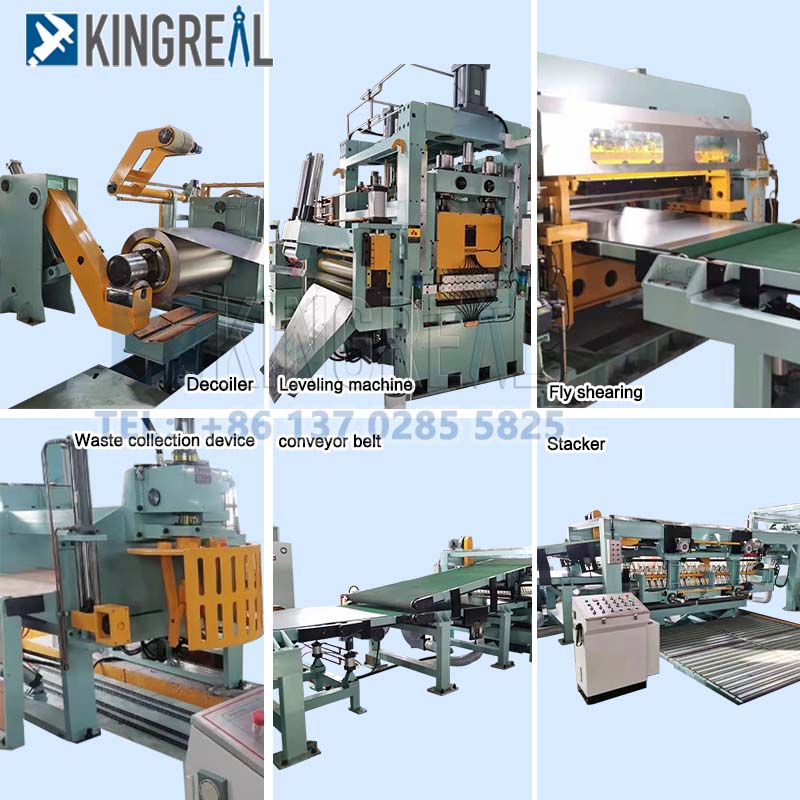

Glavni sestavni deli podrobnosti kovine, razrezane na dolžino
Hidravlična konzola KINGREAL STEEL SLITTER je oblikovana tako, da podpira tuljavo in izvaja odvijanje, katere največja zmogljivost je 15 ton.
Hidravlični cilindri se uporabljajo za to, da je odvijalnik zložljiv in primeren za notranji premer tuljave. Opremljen je s konzolno roko.
Nivelirni stroj KINGREAL STEEL SLITTER krmili servo motor za visoko hitrost podajanja in natančno nastavitev dolžine. Upravljanje se izvaja na krmilni konzoli s programabilnim krmiljenjem.
Metoda pogona: 15KW servo motor, pogon za natančno redukcijo, sinhroniziran transportni trak za podajalne valje
Način rezanja, vključno s hidravličnimi škarjami navzgor in navzdol, z avtomatskimi škarjami z neposrednim signalom podajalnika. Uporaba reže prilagoditev oblikovanja rezanje materialov, toplotna obdelava lahko varno striženje 2 mm jeklene plošče.
Pnevmatski sistem je sestavljen iz vira plina (ki ga zagotovi povpraševalec), komponent za obdelavo vira plina, salennoida, povezanih cevovodov in jeklenk itd.
Salennoid in druge komponente so izdelane iz visokokakovostnih izdelkov.
Tehnični parametri: Tlak vira zraka: 0,4-0,6Mpa. zmogljivost: 1m³/min.
Seznam opreme stroja za rezanje kovine na dolžino
Avto s hidravlično tuljavo
- Hidravlični odvijalnik
- Hidravlično vstopno vodilo
- Štiri / šest stroj za visoko izravnavo
- Obročni most
- Stranski vodilni škripec
- CNC servo podajalni ravnalni stroj
- Merilni sistem
- Stroj za striženje
- Transportna miza
Rezanje na dolžino Natančnost
- Hidravlična dvižna miza
- Razstavljanje avtomobila
- Hidravlični sistem
- Pnevmatski sistem
- PLC krmiljenje električnega sistema
Specifikacija stroja za rezanje kovine na dolžino
|
Vrsta stroja |
Kovinski rez na dolžino |
|
Material tuljave |
Kovinska tuljava（drugo je mogoče prilagoditi |
|
Debelina tuljave |
0,5-10 mm |
|
Širina tuljave |
600-2000 mm |
|
Notranji premer tuljave |
500/610 mm |
|
Zunanji premer tuljave |
≤2000 mm |
|
Hitrost rezanja |
10-70m/min |
|
Rezanje na dolžino Natančnost |
±1,5 mm |
|
Cut to Length Range |
500 ~ 4000 mm |
|
Ravnost izravnave plošč |
≤±1,5 mm/m² |
Za zagotavljanje linij za rezanje kovine na dolžino, ki v celoti ustrezajo proizvodnim potrebam strank KINGREAL STEEL SLITTER, KINGREAL STEEL SLITTER prilagaja rešitve strojne proizvodnje za rezanje kovine na dolžino na podlagi posebnih risb in zahtev naših strank, vključno z debelino materiala, materialom, širino, zahtevano hitrostjo in obsegom proizvodnje. Sledi nekaj predstavljenih možnosti izdelave kovinskih linij za rezanje na dolžino:
Stroj za rezanje kovine na dolžino z napravo za laminiranje
Da bi izpolnil stroge zahteve strank KINGREAL STEEL SLITTER glede gladkosti površine pločevine, lahko KINGREAL STEEL SLITTER opremi linije za rezanje kovine na dolžino z napravo za laminiranje. Preden kovinska tuljava vstopi v strižni stroj, se na površino nanese plast filma, ki preprečuje, da bi jo ostra rezila med postopkom striženja opraskala.
Stroj za rezanje kovine na dolžino z dvojnimi ravnili
Da bi izpolnil stroge zahteve strank KINGREAL STEEL SLITTER glede ravnosti pločevine in prihranil čas pri kasnejši sekundarni obdelavi, KINGREAL STEEL SLITTER opremi stroje za rezanje kovine na dolžino z dvojnimi nivelirji. Kovinska tuljava je podvržena dvema stopnjama izravnave, kar zagotavlja največjo ravnost.
Linija za rezanje kovine na dolžino, opremljena z dvojnimi mizami za zlaganje
Za izboljšanje splošne učinkovitosti celotnega proizvodnega procesa stroja za rezanje kovine na dolžino lahko KINGREAL STEEL SLITTER linijo za rezanje kovine na dolžino opremi z dvojnimi mizami za zlaganje. Ta sistem poveča hitrost zlaganja pločevine ob zagotavljanju visoke kakovosti.
nas- CNC servo podajalni ravnalni stroj
1. Tuljavo je treba namestiti pravilno, da ohranite ravnovesje teže. Voziček za tuljavo mora pritrditi in napeti tuljavo v odvijalnik, preden se lahko ponastavi.
2. Najprej pritisnite glavo tuljave z vlečnim valjem, nato odprite paket tuljave, da preprečite, da bi se glava tuljave odprla.
3. Ko stroj deluje, operater ne sme stati na tuljavi.
pogosta vprašanja
KINGREAL STEEL SLITTER je profesionalni proizvajalec in dobavitelj.
KINGREAL STEEL SLITTER ponuja celovite rešitve pri obdelavi tuljav in izdelavi obdelovalnih strojev, vključno z visokohitrostno linijo za rezanje tuljav, strojem za rezanje bakra, strojem za rezanje tuljav s hitrostjo 200 m/min, preprostim rezalnim strojem, linijskim strojem za rezanje na dolžino, striženjem za rezanje na dolžino, rotacijskim strižnim strojem za rezanje na dolžino.
KINGREAL STEEL SLITTER ima strokovno ekipo in bogate projektne izkušnje, lahko vam zagotovi najboljšo storitev, dobrodošli, da nas kontaktirate.
Tovarna KINGREAL STEEL SLITTER se nahaja v mestu Foshan v provinci Guangdong. Torej obstajata dve poti do mesta KINGREAL STEEL SLITTER.
Eden je z letom, neposredno na letališče Foshan ali Guangzhou. Drugi je z vlakom, neposredno do postaje Foshan ali Guangzhou.
KINGREAL STEEL SLITTER vas bo pobral na postaji ali letališču.
KINGREAL STEEL SLITTER je specializiran za to industrijo že več kot 20 let, zlasti za stroje za rezanje kovine na dolžino in stroje za rezanje kovinskih tuljav.
KINGREAL STEEL SLITTER stroj za rezanje kovine na dolžino se izvaža neposredno v Rusijo, Vietnam, Indijo, Indonezijo in številne druge države v Aziji, Afriki, na Bližnjem vzhodu in v Južni Ameriki.
