Light merilnik razreza do dolžineje, da se v predhodno nastavljene dolžine sploščijo in razrežejo tanke kovinske tuljave. Ta linijski merilnik do dolžine se pogosto uporablja v industriji predelave kovin, zlasti za natančno rezanje hladno valjanega ogljikovega jekla, nerjavečega jekla in neželeznih kovin.

Ta članek bo zagotovil podrobno analizo jedrne strukture, procesnega pretoka, ključnih tehničnih parametrov in temeljnih prednosti izrezanja svetlobnih merilnikov do stroja, ki bo bralcem omogočila globlje razumevanje te zelo učinkovite opreme za obdelavo.

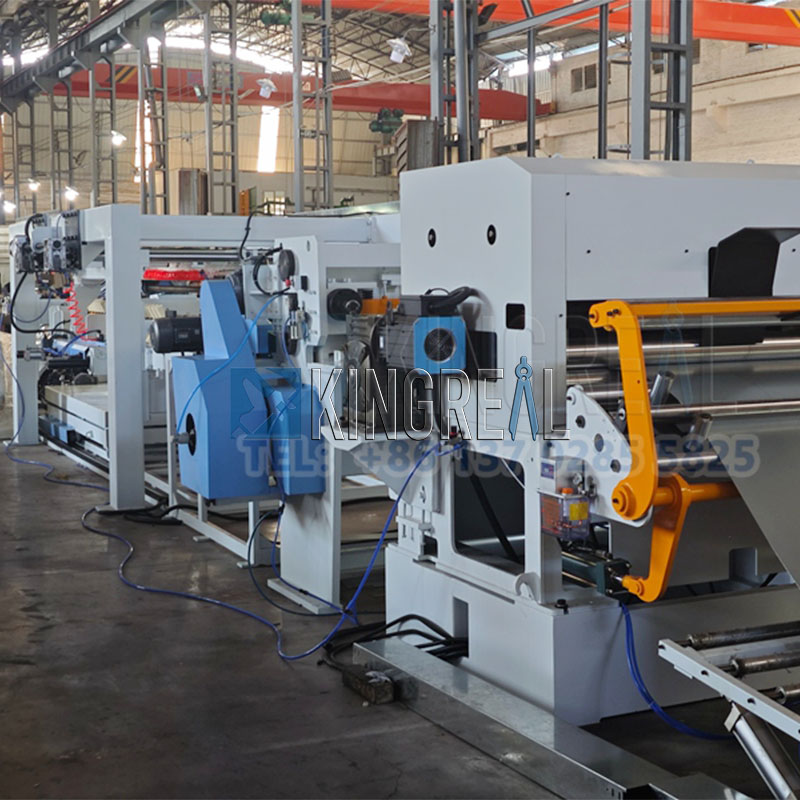

Sestavni deli linije merilnika svetlobe do dolžine

A Stroj za merilnik svetlobe do dolžineObičajno je sestavljen iz več delov, ki sodelujejo pri doseganju učinkovite in natančne obdelave. Sledijo glavne komponente linije merilnika svetlobe do dolžine:

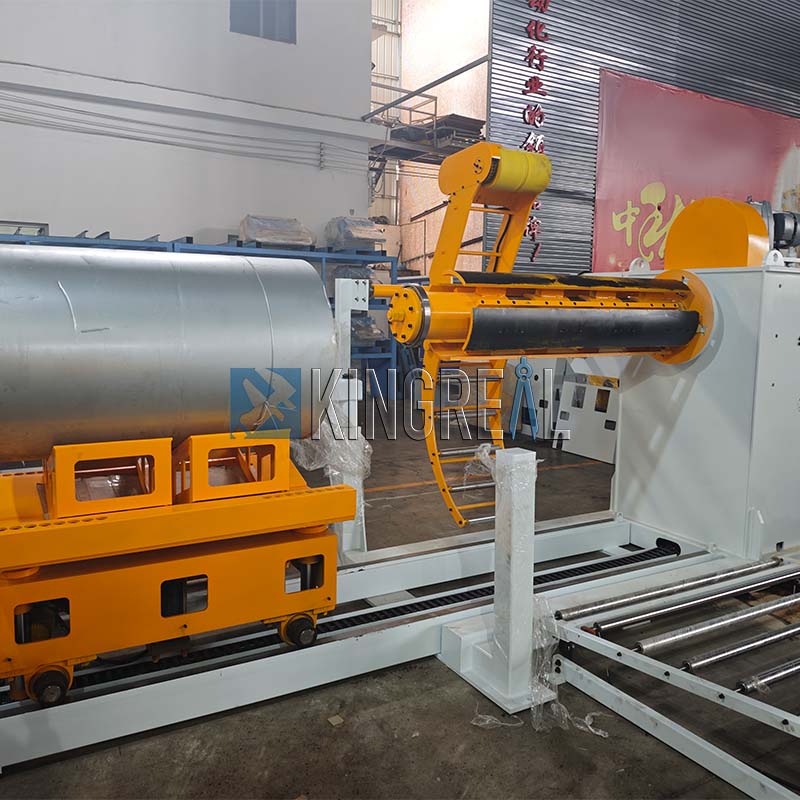

Nalaganje vozička za linijo merilnika svetlobe do dolžine: prenaša kovinske tuljave od prostora za shranjevanje do dekoillerja.

Dekailer za linijo merilnika svetlobe do dolžine: odvijete kovinske tuljave za nadaljnjo obdelavo.

Pritisnite za ploščice za linijo merilnika svetlobe do dolžine: zagotavlja, da tuljave med obdelavo ostanejo stabilne.

Enota za izravnavo za merilnik svetlobe na dolžino črta: Ravnanje tuljav, da odpravite morebitno upogibanje in zagotovite natančnost med nadaljnjo obdelavo. Na voljo so šeststopenjske, štiristopenjske ali dvostopenjske enote za izravnavo, odvisno od potreb kupcev.

Premikalni most, vodnik in popravni mehanizem ter mehanizem velikosti: vodite in postavite naviti list, ki zagotavlja, da ostane v pravilnem položaju med postopkom striženja.

Laminirajoča naprava za rezanje merilnika svetlobe do dolžine: neobvezno, na površino pločevine uporabi zaščitni film.

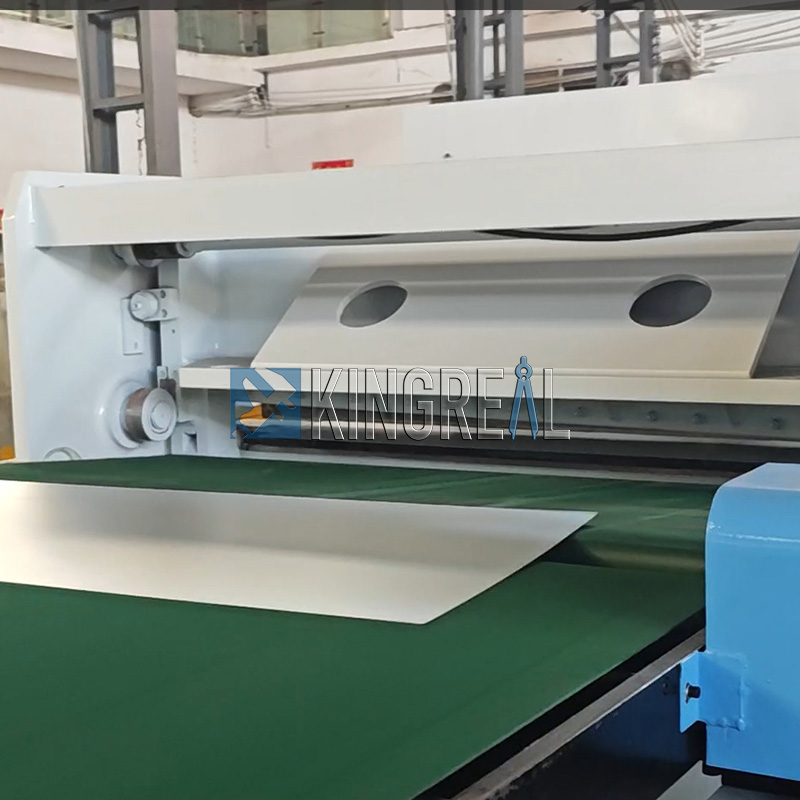

Stroj za striženje za izrezanje merilnika svetlobe do dolžine stroja: Strike izravnana navita plošča v liste vnaprej določene dolžine. Stroji za striženje so lahko mehanski ali hidravlični, ki se prilagajajo različnim materialom in debelinam.

Travna tabela za strojni merilnik na merilni stroj do dolžine: Prepeljuje strižene rjuhe do naslednjega postopnega koraka.

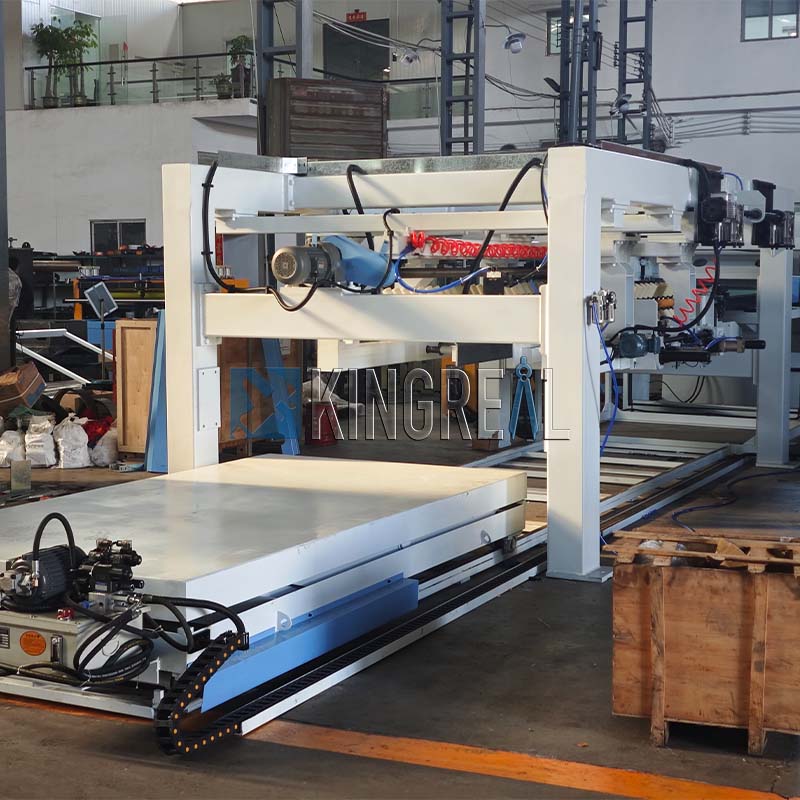

Pnevmatična stojala za zlaganje, hidravlična dvižna platforma in transportna valja: Te naprave avtomatizirajo zlaganje in prevoz, izboljšajo učinkovitost.

Hidravlični in električni krmilni sistemi: napajanje in nadzor celotne proizvodne linije, kar zagotavlja usklajeno delovanje vseh komponent.

Vse komponente so pod nadzorom PLC, kar zagotavlja visoko stopnjo avtomatizacije in zanesljivosti.

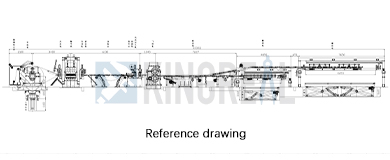

Delovni tok lahkega merilnika na dolžini stroj

Dvigalo tuljave ---- Decoiler ---- snubber valj + ščepec roll + pred-stopnični stroj ---- most za zanko ---- stranski vodnik --- Precision 5-rollovalni stroj (servo nadzor)

Tehnični parametri rezanja merilnika svetlobe do dolžine stroja

Material	CR, pocinkano, barvno prevlečeno jeklo, nerjavno jeklo
Območje debeline	0,2-2 mm / 0,3-3,2 mm
Razpon širine	1250/1300/1500/1600/1800/2000 mm
Teža tuljave	10/15/20t
Tuljava I.D.	508 mm
Dolžina rezanja	500-4000 mm; 500-6000 mm
Delovna hitrost	0 ~ 120m/min (povprečna hitrost 0 ~ 60m/min)

Prednosti izrezanega merilnika svetlobe do dolžine stroja

Zelo samodejni merilnik svetlobe do dolžine

TheStroj za merilnik svetlobe do dolžineUporablja sistem PLC za popolnoma avtomatiziran nadzor. Ta sistem ne samo koordinira usklajeno delovanje različnih komponent, ampak omogoča tudi spremljanje vseh proizvodnih procesov v realnem času. PLC samodejno prilagodi parametre opreme na podlagi obratovalnih pogojev in tako zagotavlja optimalno delovanje celotnega rezanja merilnika svetlobe do dolžine. Poleg tega sistem podpira hitro ponastavitve parametrov, ki se prilagodljivo prilagaja spreminjajočim se zahtevam obdelave in proizvodnih pogojev, kar bistveno izboljša prilagodljivost rezanja svetlobnega merilnika na stroj.

Samodejni merilni sistem za rezanje merilnika svetlobe do dolžine

Sistem, opremljen z visoko natančno samodejno merilno napravo, prikazuje rezalno dolžino in količino proizvodnje v realnem času, s čimer zagotavlja, da vsak izdelek ustreza standardom procesov. S pomočjo integriranih senzorjev in enote za obdelavo podatkov sistem izpolnjuje dimenzijske inšpekcijske preglede v milisekundah in te podatke prehranjuje nazaj v nadzorni sistem PLC.

Ta način krmiljenja zaprte zanke omogoča, da se merilnika svetlobe reza na dolžini stroj dinamično prilagaja parametre obdelave na podlagi izmerjenih podatkov, kar zagotavlja stabilno natančnost rezanja znotraj ± 0,1 mm in znatno izboljšuje konsistenco izdelka.

Več varnostnih zaščit za linijo merilnika svetlobe do dolžine

Opremljen z dvojno zaščitnim mehanizmom naprave za zasilno zaustavitev in inteligentnim alarmnim sistemom. Varnostno vezje uporablja PLC za spremljanje stanja v realnem času.

Če zaznamo nenormalni signal, sistem sproži zaščitno funkcijo v 0,5 sekunde, kar učinkovito preprečiStroj za merilnik svetlobe do dolžineškoda in telesne poškodbe.

Slišni in vizualni alarmni sistem hkrati označuje lokacijo napake, pri čemer pomaga operaterjem, da hitro najdejo vir problema in skrajšajo povprečni čas odziva na napako za 40%.

Servo hranjenje za linijo merilnika svetlobe do dolžine

Servo usmerjen sistem hranjenja s tehnologijo zaznavanja zaprte zanke dosega natančnost pozicioniranja ± 0,05 mm. Servo motor uporablja dajalnik za zagotavljanje povratnih informacij v realnem času o položaju hranjenja, dinamično primerja in kompenzira z prednastavljeno vrednostjo.

V primerjavi s tradicionalnimi metodami hidravličnega hranjenja je hitrost odziva servo sistema 60% hitrejša in podpira prilagodljivo prilagoditev za nenadne spremembe v debelini materiala, zaradi česar je idealna za prilagodljivo proizvodnjo visoke, majhne proizvodnje.

Varilno toplotno obdelavo za izrezanje svetlobnega merilnika do dolžine stroja

Vsi jekleni konstrukcijski zvari so podvrženi obdelavi stresa v veliki karilni peči. Ta postopek učinkovito zmanjšuje preostali varilni stres in podaljša življenjsko dobo opreme za več kot 30%. Neobdelani zvari so nagnjeni k utrujenosti pod izmeničnimi obremenitvami. Kaljenje pri konstantni temperaturi 580 ° C ± 10 ° C prilagodi kovinsko rešetko in tako vzdržuje idealno trdoto v območju HRC22-26, kar zagotavlja dolgoročno operativno stabilnost.

Striženje z visoko učinkovitostjo za linijo merilnika svetlobe do dolžine

Patentirani hidravlični sistem v kombinaciji z optimizirano rezalno zasnovo dosega visoko hitrost striženja 25 rezov na minuto. Posebna rezila zlitine imajo življenjsko dobo trikrat več kot običajnih materialov in rezano ravnost 0,02 mm/m ali manj. Praktične aplikacije so pokazale, da ta tehnologija poveča proizvodnjo z enim premikom za 45%, hkrati pa zmanjšuje porabo energije za 15%. Izbirni sistem samodejnega mazanja še dodatno zmanjšuje obrabo orodja.
