Kingreal Steel Slitter ponujaPreprost stroj za rezanje tuljaveza stranke z nižjimi proračun. Ta preprosta rezalna linija tuljave se uporablja predvsem za prerezanje širokih tuljav v ozke trakove, prilagojene potrebam kupca, in jih nato preusmerijo v proizvodno linijo.

Ta preprost stroj za rezanje tuljave je zasnovan tako, da ustreza potrebam strank z nižjo natančnostjo in širino tuljave. Kingreal Steel Slitter ponuja tudi poenostavljeno različico preproste linije za rezanje tuljave. Ta preprost stroj za rezanje tuljave zmanjšuje zahteve glede opreme, hkrati pa še vedno izpolnjuje potrebe preproste linije za rezanje tuljave.

Tako preprost stroj za rezanje tuljave in standardni stroj za rezanje lahko predela različne kovinske materiale, vključno s hladno valjano in vroče valjano ogljikovo jeklo, silicijevo jeklo, konzervo, nerjavno jeklo in prevlečeno materiale itd., Kar zagotavlja natančno rezanje in samodejno delovanje.

Delovni tok preprostega rezalnega stroja za tuljave

Nalaganje tuljave → Razkrojanje → Pripeljevanje → Strehanje → Zanka → Vodenje → Slitting → Prelivanje ostankov → Zanka → Napetost → Ponovna → Raztovarjanje tuljav

Parametri preproste linije rezine tuljave

Model	Debelina materiala (mm)	Širina materiala (mm)	Število trakov	Hitrost	Teža tuljave	Pripomba
Model 1	0,1-1	80-350	8-30	50-100	3	Tehnične parametre in konfiguracijo opreme je mogoče določiti glede na potrebe strank
Model 2	0,2-2	80-350	6-30	50-150	3
Model 3	0,2-2	80-450	6-30	50-150	5
Model 4	0,2-2	80-650	6-30	50-150	7
Model 5	0,2-2	80-800	6-30	50-150	7
Model 6	0,1-1	500-1300	12-30	50-200	7/15
Model 7	0,3-2	500-1600	12-30	50-200	7/15
Model 8	0,3-3	500-1600	8-30	50-180	15
Model 9	0,3-3	900-1800	8-30	50-180	20
Model 10	1-4	900-1600	6-30	50-120	20
Model 11	1-6	900-1600	6-30	30-80	30
Model 12	2-12	900-1600	5-30	20-50	30

Glavne sestavine preproste linije rezine tuljave

a. Voziček za nalaganje hidravličnih tuljav za preprost stroj za rezanje tuljave

1. Glavne komponente: varjena jeklena konstrukcija, premikajoča se kolesa, štirje vodilni stolpci, pogonska gred itd.

2. Največja obremenitev: 10 ton, 1,1 kW cikloidni motor, hitrost potovanja 6 m/min.

3. Hidravlični pogon: lahko dvigne tuljave pod 10 ton navzgor in navzdol, z največjo potezo 500 mm. Hidravlični valj: fa-φ125 mm (en niz).

b. Hidravlični dekoiller za preprosto linijo rezine tuljave

1) Glavne komponente: varjena jeklena konstrukcija, štiri obokane lopatice, klin v obliki drsnega podstavka, trg, stranske plošče, ležaji, ležalni sedež, pnevmatska diska za zavoro itd.

2) Razširitev in navrnitev območja: φ460 mm do φ520 mm × 850 mm.

3) Največja obremenitev: 10 ton.

4) hidravlični pogon: razširitev in odvzem se izvajajo s hidravličnimi jeklenki s push-pull; Hidravlični cilindri: fa-φ200 mm (1 set)

5) Moč motorja: 4,0 kW cikloidni motor za pinwheel + pretvornik, krma, ki jo poganja veriga

6) Pritisnite valj: 1,1 kW cikloidni motor

c. Hidravlična podpornica za preprost stroj za rezanje tuljave

Namen: Podpira glavno roko dekoillerja in poveča rotacijsko vztrajnost koluta.

Struktura z eno roko, hidravlična dvigala in znižuje.

Med odvijanjem se podporna roka dviga, da bi podprla roko dekoillerja; Med nalaganjem se podporna roka spusti.

d. Lupino, pritisnite valj, hidravlično striženje za preprosto linijo rezine tuljave

Glavna konstrukcija: varjena jeklena plošča

Pritisnite valj: φ250 × 1050 mm, brezhibna cev, poliuretanska gumijasta prevleka, 18,5kW običajni motor s spremenljivo frekvenčno pogon

Hidravlična striženje: varjena jeklena plošča okvir, podlaga rezila iz litega jekla

Rezalnik: štiristransko rezilo, material: CR12Mov, trdota: 60 ± 1

Hidravlični pogon: hidravlični valj: fa-φ100mm, 2 sklopa

e. Zankanje jame in most za preprost rezalni stroj za tuljave

Glavna konstrukcija: varjena jeklena plošča

Hidravlični pogon: Ca-φ80mm, 1 sklop hidravličnih jeklenk nadzoruje dvigovanje in spuščanje mostu

f. Ročni stranski vodniki za preprosto rezanje tuljave

1. Glavne komponente: jeklena plošča, sklop valja, poliuretansko gumijasto kolo, vijačno ročno kolo, električno nastavitev itd.

2. Stranski vodniki: Material: CR12Mov, visokotemperaturna ugašana in kaljena, HRC 580-620, 2 valja na vsaki strani

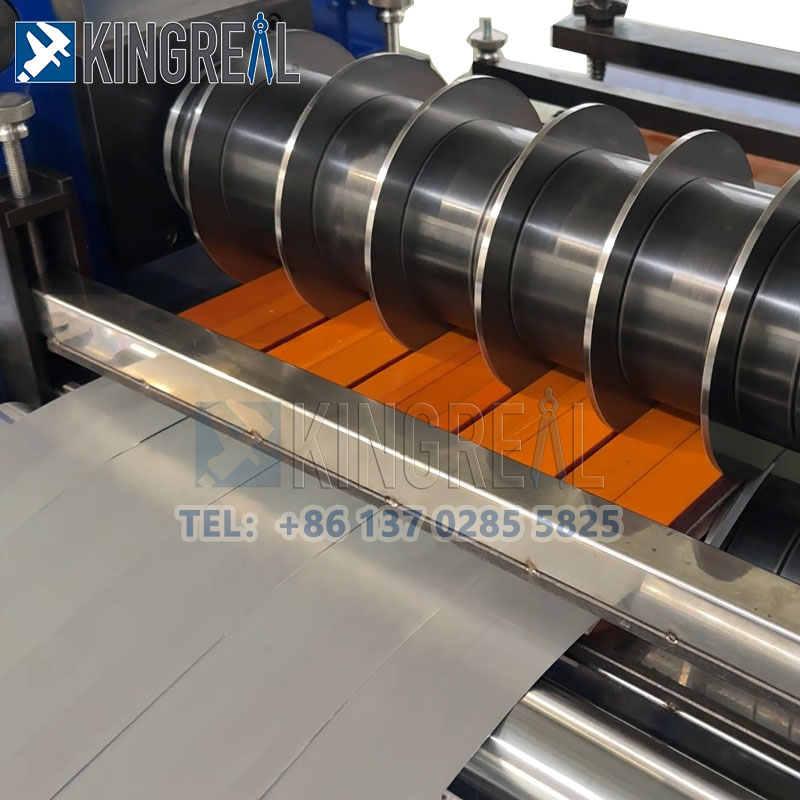

g. Rezalni stroj za preprosto linijo rezine tuljave

1. Glavne komponente: jeklena plošča struktura, lita podlaga, sinhroni menjalnik, dvižni mehanizem, sklopka sklopke, univerzalni sklep itd.

2. gred rezalnika: 40CR, φ140 x 1050 mm, t-reža 28 mm, srednje frekvenčno gašenje in kaljenje, ozemljitev, trdo obdelano s kromom, globina reže 16 mm.

3. Zunanji premer rezalnika: φ280 mm (na voljo kupec)

4. Način pritrditve: zaklepanje rezalnika z oreščki

5. En nastavitveni nosilec za pritrditev lesenih trakov

6. Stranske plošče premikajo električno, dvigalo rezalne gredi in znižajte električno sinhrono

7. Rezalni motor: 45kW AC Motor + Inverter

h. Ločen odpadki za preprost stroj za rezanje tuljave

Glavne komponente: varjena jeklena konstrukcija, vodilni valji

Dvostranski odpadki, teleskopski mehanizem, samodejni praznjenje, izmenični motor + pretvornik pogon

i. Zankova jama in most za preprosto linijo rezine tuljave

Glavni okvir: varjena jeklena konstrukcija

Hidravlični pogon: hidravlični cilinder krmili dvig mostu in nižje: Ca-φ80mm (1 set)

j. Postaja za napenjanje plošč za preprost stroj za rezanje tuljave

Glavna konstrukcija: jeklena plošča, ločevanje valja, PU guma

Napetalna ploščica: prevlečena z volno

Valj: φ500mm, obložena z gumo.

Hidravlični pogon: nadzoruje dvigovanje in spuščanje plošče; Hidravlični valj: fa-φ100mm (2 niza)

k. Hidravlični tuiler, hidravlični izmetelj za preprosto linijo rezine tuljave

Glavne sestavne dele: varjena jeklena konstrukcija, štiri jeklene plošče, klin v obliki drsne podstavka, trg, stranske plošče, ležaji, ležalni bloki, hidravlični cilinder s push-pullom, reduktor menjalnika, hidravlični izjem, pnevmatska zavora itd.

Razplet Premer območja: φ480mm do φ508mm × 850 mm

Hidravlični cilinder push-pull: fa-φ150mm

Največja obremenitev: 10 ton

75kW AC Motor + pretvornik

Ø80 mm stiskalna roka, hidravlično dvignjena

l. Hidravlična podpornica za preprost stroj za rezanje tuljave

Namen: Podpira glavno roko Coilerja in poveča rotacijsko vztrajnost Coilerja.

Konstrukcija z eno roko, hidravlično dvignjena

Med namazom se podpornica dvigne navzgor, da bi podprla roko Coilerja; Med razkladanjem se podpornica dvigne navzdol.

m. Hidravlični voziček za razkladanje za preprosto linijo rezine tuljave

1) Glavne komponente: varjena jeklena konstrukcija, potovalna kolesa, štirje vodilni stolpci, pogonska gred itd.

2) Zmogljivost največje obremenitve: 10 ton, 1,1kW cikloidni motor, hitrost potovanja: 6 m/min.

3) Hidravlični pogon: lahko dvigne tuljave do 10 ton, z največjo potezo 500 mm. Hidravlični valj: fa-φ125mm, en niz.

N.hidravlični sistem za preprost stroj za rezanje tuljave

Glavne sestavne dele: 300 kg varjene jeklene plošče rezervoar za olje, različni hidravlični ventili in oljna vezja.

Hidravlična pogonska moč: E-razred 11 kW motor, 30 ml premika, normalen tlak: 70 kg/cm², največji tlak: 140 kg/cm².

o. Električni krmilni sistem za preprosto linijo rezine tuljave

1) Ena glavna kontrolna konzola in dve pomožni krmilni omari olajšata nalaganje in razkladanje tuljave.

2) napajanje: trifazni 380V ± 10%, 50Hz ± 1Hz

3) Glavne komponente in aplikacije: Celotna črta je sestavljena iz glavne kontrolne konzole, pomožne krmilne konzole za dekoil, pomožna kontrolna konzola za rekoiler in omara za električno krmiljenje. Celotna preprosta rezalna linija tuljave uporablja centraliziran nadzor. Glavna kontrolna konzola odlikujejo digitalni zaslon, visoko in nizko hitrost, ročno hranjenje, neprekinjeno rezanje in funkcije alarma za napake. Vse komponente so uvožene ali od znanih domačih blagovnih znamk. Krmilni sistem zaslona na dotik olajša nastavitev in nastavitev hitrosti in drugih parametrov. Z lahkoto preklopite med ročnimi, samostojnimi in samodejnimi načini in lahko kadar koli spremlja delovno stanje vsake komponente, da se zagotovi varno in učinkovito delovanje celotnegaPreprosta linija rezine tuljave.
