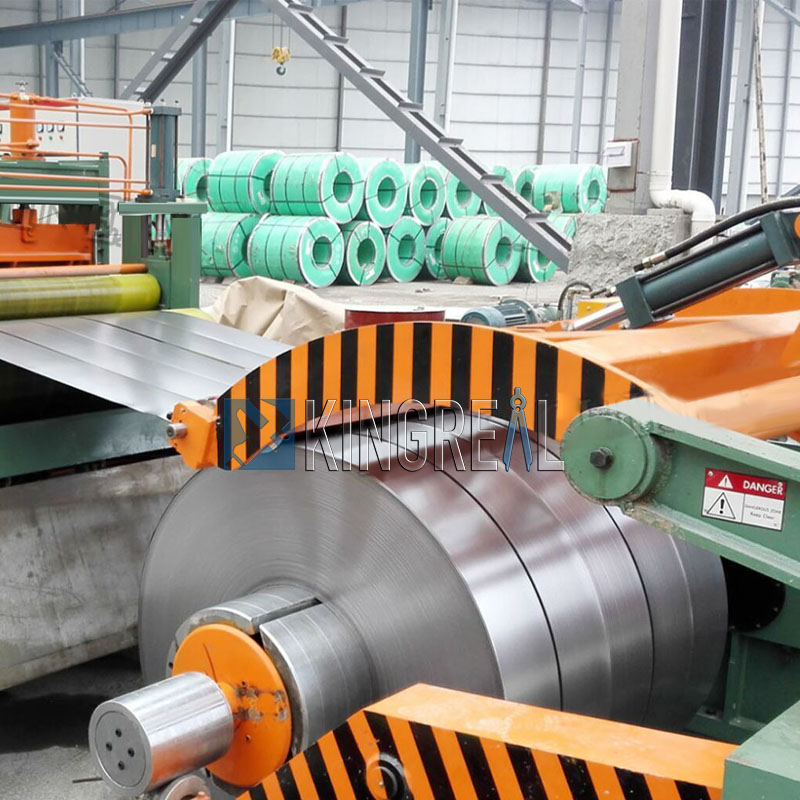

A stroj za rezanje pocinkanega jeklaprimarno vzdolžno reže kovinski trak in nastale ozke trakove previja v kolobarje. Ta linija za rezanje pocinkanega jekla vključuje odvijanje, pozicioniranje materiala, rezanje in odmik. Splošno iskan je zaradi enostavnosti upravljanja, visoke kakovosti rezanja, velikega izkoristka materiala in brezstopenjske regulacije hitrosti rezanja.

Podrobnosti zasnove v strojih za rezanje pocinkanega jekla

Vsaka podrobnost vlinija za rezanje pocinkanega jeklaje natančno zasnovan s strani inženirjev KINGREAL STEEL SLITTER. Ne samo, da izpolnjuje svojo funkcijo rezanja, zagotavlja tudi varnost delovanja. Morda niste opazili, vendar so zaščitne lastnosti stroja za rezanje pocinkanega jekla vključene v vse vidike njegovega delovanja.

Na primer, gred rezalne linije iz pocinkanega jekla je podprta z visoko natančnimi ležaji vretena strojnega orodja, kar zmanjšuje aksialno in radialno uhajanje. Poleg tega disk rezila uporablja tritočkovni zaklepni mehanizem z maticami (ali hidravlično matico za varno zategovanje), ki zagotavlja dimenzijsko natančnost in varno zaklepanje. Za lažjo nastavitev hitrosti rezanja so uporabljene elektronske in hidravlične krmilne komponente. To ne zagotavlja samo visoke zanesljivosti in robustne odpornosti nadzornega sistema, ampak, kar je še pomembneje, ima samodiagnostično funkcijo, ki omogoča hitro prepoznavanje vzrokov napak. Poleg tega so stroji za rezanje pocinkanega jekla jasno nameščeni z uporabo ekscentričnega tulca. Tudi pri spremembah ekscentričnosti in strižne teže ostaja višina pomika konstantna, kar zagotavlja tako zanesljivost kot varnost.

Več vrst držal rezil za linijo za rezanje pocinkanega jekla

Rezilo je aktivacijski delstroj za rezanje pocinkanega jekla. Optimalna učinkovitost rezanja je močno odvisna od rezila in, kar je še pomembneje, konfiguracije držala rezila. Linije za rezanje pocinkanega jekla uporabljajo različne konfiguracije držal za rezila, od katerih ima vsaka svoje edinstvene značilnosti in obseg uporabe. držala za rezalne stroje iz pocinkanega jekla so v štirih vrstah: drsna, ekscentrična, nastavljiva gred rezila in nihajna roka. Tip drsnika je eden najzgodnejših in najpogostejših tipov držal orodij za rezalne linije iz pocinkanega jekla. Pri tem tipu je spodnja gred rezila pritrjena na premični in fiksni okvir, medtem ko je gred zgornjega rezila nameščena v levi in ​​desni drsnik. Ti drsniki omogočajo navpično gibanje znotraj vodilnih tirnic premičnega in fiksnega okvirja.

Ekscentrična držala orodij so večinoma dvojno ekscentrična, kar pomeni, da sta zgornja in spodnja gred rezila podprti v ekscentričnih tulcih. Te gredi, ki jih poganja gred sinhronega zobnika prek nastavitvenega zobnika, se vrtijo v nasprotnih smereh, da prilagodijo ekscentričnost, s čimer spreminjajo višino zgornje in spodnje gredi rezila.

Držala za orodje z nastavljivo dolžino gredi rezila imajo edinstveno lastnost: levi premični okvir je mogoče prilagoditi tako, da se približa skrajnemu paru rezil na levem koncu gredi rezila, kar skrajša delovno dolžino gredi rezila in poveča togost gredi rezila. Ta lastnost omogoča, da stroji za rezanje pocinkanega jekla obdelujejo tako široke in tanke trakove kot tudi ozke in debele trakove, kar zagotavlja široko paleto aplikacij. Zadnja vrsta je držalo za rezilo z vrtljivo roko. Njegova struktura je veliko enostavnejša, zato je primeren predvsem za rezanje tankih trakov.

Različne metode pretvorbe signala v liniji za rezanje pocinkanega jekla

Stroji za rezanje pocinkanega jeklaNa primer, gred rezalne linije iz pocinkanega jekla je podprta z visoko natančnimi ležaji vretena strojnega orodja, kar zmanjšuje aksialno in radialno uhajanje. Poleg tega disk rezila uporablja tritočkovni zaklepni mehanizem z maticami (ali hidravlično matico za varno zategovanje), ki zagotavlja dimenzijsko natančnost in varno zaklepanje. Za lažjo nastavitev hitrosti rezanja so uporabljene elektronske in hidravlične krmilne komponente. To ne zagotavlja samo visoke zanesljivosti in robustne odpornosti nadzornega sistema, ampak, kar je še pomembneje, ima samodiagnostično funkcijo, ki omogoča hitro prepoznavanje vzrokov napak. Poleg tega so stroji za rezanje pocinkanega jekla jasno nameščeni z uporabo ekscentričnega tulca. Tudi pri spremembah ekscentričnosti in strižne teže ostaja višina pomika konstantna, kar zagotavlja tako zanesljivost kot varnost.

1. Metoda hitrega vklopno-izklopnega ventila za linijo za rezanje pocinkanega jekla

Ta metoda uporablja visokohitrostni navorni motor za neposredno ali posredno poganjanje vklopno-izklopnega ventila s fiksno odprtino. Digitalni izhodni signal računalnika se ojača in nato krmili ventil, kar omogoča njegovo krmiljenje med odprtim in zaprtim stanjem. Povratni signal obdela vzorčevalnik in ga pošlje nazaj v računalnik kot digitalno količino, ki nadzoruje delovanje škarij za rezanje.

2. Metoda digitalno-analogne pretvorbe za linijo za rezanje pocinkanega jekla

Digitalno-analogni pretvornik pretvori digitalni signal, ki ga ustvari računalnik, v analogno količino, ki se uporablja za nadzor toka, ki se uporablja za vhod servo ventila ali proporcionalnega ventila. Povratni signal se prav tako pretvori v digitalno količino z analogno-digitalnim pretvornikom in nato vnese v računalnik, s čimer se zaključi pretvorba signala.

3. Metoda koračnega motorja za linijo za rezanje pocinkanega jekla

Zanaša se na metodo pretvorbe, ki jo izvaja krmilnik koračnega motorja. Izhodni digitalni signal iz računalnika se kot impulzi vnese v pretvornik. Rotacijski kot koračnega motorja se preko prenosne naprave pretvori v odprtino ventila in tako tvori digitalni pretočni ventil. Poleg tega je izhodni tlak sorazmeren z izhodnim tlakom, kar tvori digitalni tlačni ventil, s čimer se doseže želeni učinek.

Pomen regulatorjev napetosti za stroj za rezanje pocinkanega jekla

Medlinija za rezanje pocinkanega jekladelovanja, je napetost ključni parameter delovanja, ki vpliva tako na postopke navijanja kot odvijanja. Za učinkovito krmiljenje napetosti v strojih za rezanje pocinkanega jekla so regulatorji napetosti bistveni sestavni deli. Regulator napetosti meri hitrost, izračuna premer navitja in nastavi napetost z merjenjem navora bremena.

Ker krmilnik napetosti na liniji za rezanje iz pocinkanega jekla oddaja standardni analogni signal od nič do deset voltov, ki ustreza nazivnemu navoru asinhronega motorja, je ta analogni signal mogoče povezati s frekvenčnim pretvornikom za izbiro referenčnega navora. To zagotavlja stalno napetost med delovanjem. Če je v načinu nadzora napetosti, ne glede na to, ali gre za enosmerni motor, motor za izmenični tok ali servo motor, mora biti hitrost omejena. V nasprotnem primeru, ko navor, ki ga ustvari motor, premaga navor obremenitve in teče, se ustvari rotacijski pospešek, zaradi česar se hitrost še naprej povečuje, dokler ne doseže največje hitrosti.
