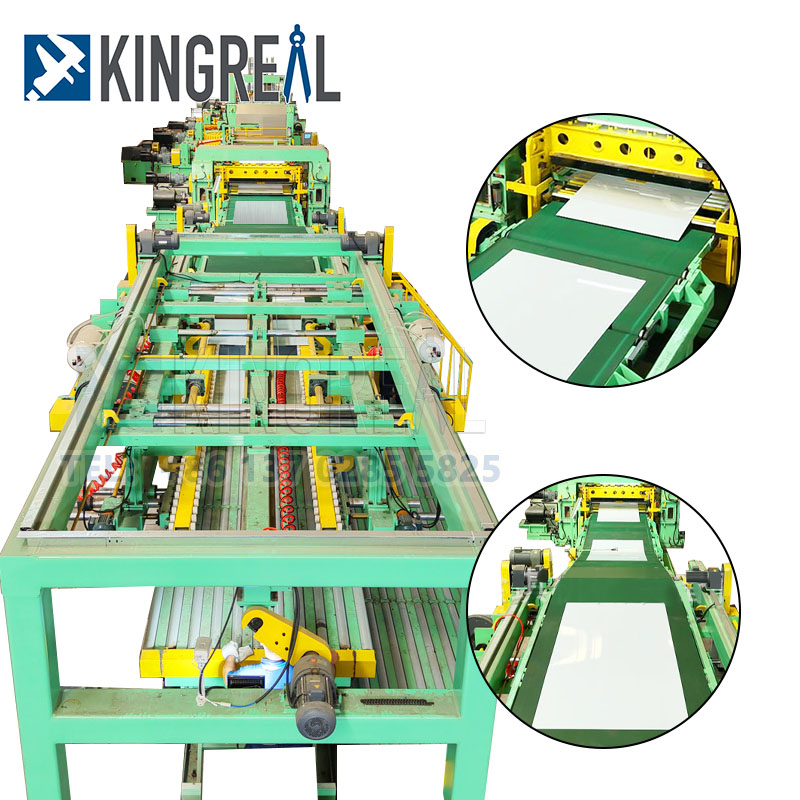

A stroj za rezanje jekla na dolžinoje stroj, ki se uporablja za obdelavo kovinskih zvitkov s postopki, kot so odvijanje, izravnavanje, dimenzioniranje in striženje v ploščate plošče želenih dolžin ter njihovo nato zlaganje. Linija za rezanje jekla na dolžino je primerna za obdelavo hladno valjanega in vroče valjanega ogljikovega jekla, silicijevega jekla, bele pločevine, nerjavečega jekla in različnih prevlečenih kovinskih materialov. Stroji za rezanje jekla na dolžino so na voljo v različnih vrstah, odvisno od debeline in vrste materiala, ki se obdeluje, ter zahtev glede proizvodne učinkovitosti stranke. Ta članek bo zagotovil podroben pregled vsakega vidika linije za rezanje jekla na dolžino in zagotovil izčrpna navodila.
Stroj za rezanje jekla na dolžino je sestavljen predvsem iz naslednjih komponent:
Ključne tehnične točke za vzdrževanje stroja za rezanje jekla na dolžino
Odvijalnik za stroj za rezanje jekla na dolžino: Odvije tuljavo in jo pripravi za nadaljnjo obdelavo.
Niveliranje jeklene linije za rezanje na dolžino: Zagotavlja ravnost pločevine, da ustreza zahtevam striženja.
Med celotnim upravljanjem življenjskega cikla je treba poudariti naslednje vidike

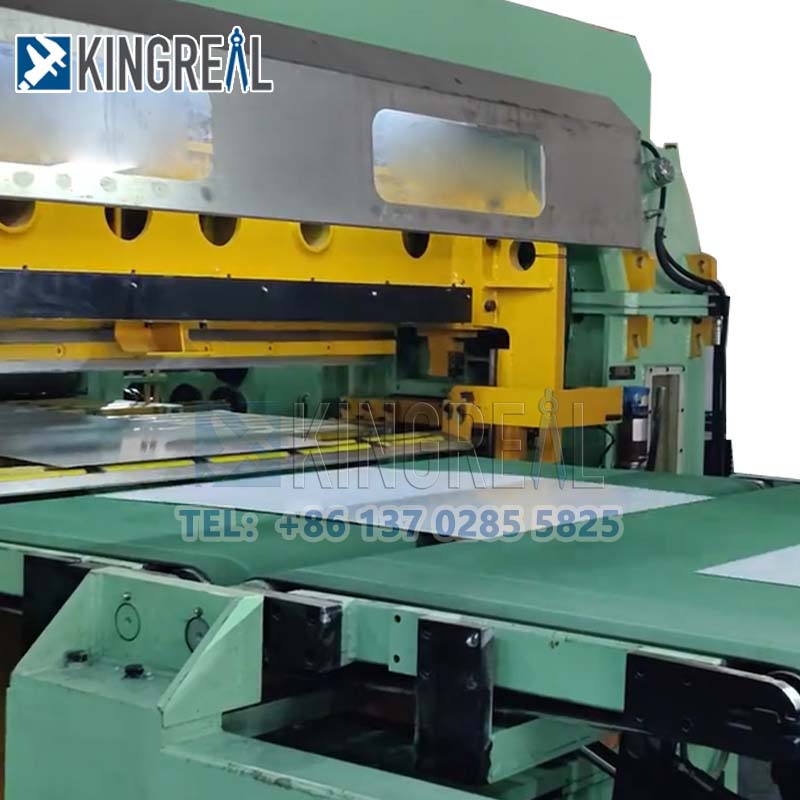

Stroj za striženje jeklene linije za rezanje na dolžino: Izvede operacijo striženja in reže pločevino na želeno dolžino.
Transportni trak za stroj za rezanje jekla na dolžino: transportira razrezane pločevine do stroja za zlaganje. Naprave za zlaganje lepo zlagajo strižene liste za enostavno obdelavo.
Te naprave običajno vključujejo mehanske, električne in hidravlične sisteme, ki nudijo visoko zmogljivost in avtomatizacijo ter preprosto in zanesljivo delovanje. Jeklene linije za rezanje na dolžino dosegajo visoke standarde natančnosti rezanja na dolžino in ravnosti pločevine, kar zagotavlja čisto zlaganje.
1. Razvrstitev po vrsti materiala
Vrvica za rezanje jekla na dolžino:
Za železne kovine, kot sta ogljik in nizkolegirano jeklo, se debelina striženja običajno giblje od 0,5 do 25 mm. Opremljeni so z visoko trdnimi orodji za striženje in izravnalnimi napravami, zato se uporabljajo predvsem na področjih, kot so gradnja jeklenih konstrukcij, avtomobilska šasija in proizvodnja strojev.
Stroj za rezanje na dolžino iz nerjavečega jekla:
Z uporabo orodij, odpornih na obrabo (kot je karbidna trdina) in transportnih trakov, odpornih na praske, za preprečevanje oksidacije na površini iz nerjavečega jekla dosegajo natančnost striženja ±0,1 mm. Primerni so za aplikacije, ki zahtevajo visoko kakovost površine, kot so kuhinjska posoda, medicinske naprave in kemična oprema.
Linija za rezanje barvnih kovin na dolžino:
Te stroje za rezanje na dolžino je mogoče uporabiti za striženje zvitkov iz aluminija, bakra in drugih materialov za izpolnjevanje posebnih potreb strank. Ti stroji za rezanje na dolžino so običajno opremljeni z antistatičnimi napravami in prilagodljivimi transportnimi sistemi. Primerni so za aplikacije v letalstvu, elektronskih komponentah in za obdelavo elektrod litijevih baterij in visokofrekvenčnih vezij.
 |
 |
 |
2. Razvrstitev po stopnji avtomatizacije
Ročna linija za rezanje jekla na dolžino:
Uporabite ročno nalaganje in pozicioniranje, mehansko striženje in nizko učinkovitost (≤20 ciklov/minuto). Primerni so za obdelavo po meri v majhnih serijah z več specifikacijami in jih običajno najdemo v majhnih proizvodnih obratih in servisih.
Polavtomatska linija za rezanje jekla na dolžino:
Avtomatsko odvijanje in izravnavanje, ročno pozicioniranje in striženje, opremljeno s preprostim krmilnim sistemom PLC, nudi učinkovitost 30-50 ciklov/minuto in je primerno za majhne in srednje velike obrate za izdelavo pločevine.
Popolnoma avtomatski stroj za rezanje jekla na dolžino:
Popolnoma avtomatiziran celoten postopek (odvijanje, izravnavanje, dimenzioniranje, striženje in zlaganje). Z uporabo CNC sistema (kot je Siemens S7-300) lahko dosežejo učinkovitost do 80 ciklov/minuto z natančnostjo pozicioniranja ±0,3 mm. Široko se uporabljajo v avtomobilskih proizvajalcih originalne opreme, proizvodnih linijah plošč za gospodinjske aparate in velikih obratih za jeklene konstrukcije.
3. Razvrstitev po natančnosti obdelave
Navadni precizni stroj za rezanje jekla na dolžino:
Med celotnim upravljanjem življenjskega cikla je treba poudariti naslednje vidike
Visoko precizna linija za rezanje jekla na dolžino:
Toleranca striženja je ±0,1 mm/m, ravnost ≤1 mm/m. Ti stroji za rezanje jekla na dolžino so običajno opremljeni s servo podajalnim sistemom in laserskim pozicioniranjem, primernim za avtomobilske pokrove in ohišja natančnih instrumentov.
Izjemno natančna linija za rezanje jekla na dolžino:
Toleranca striženja je ≤±0,05 mm/m. Te linije uporabljajo transport z zračnimi ležaji in CNC hidravlično striženje, primerno za letalske plošče in mikroelektronske podlage.
4. Razvrstitev po metodi striženja
Stroj za striženje na dolžino:
Z visoko zanesljivimi mehanskimi lastnostmi ter zrelim in stabilnim električnim krmilnim sistemom ti stroji za striženje na dolžino dosegajo visoko učinkovitost in kakovost striženja pločevine. Odlikuje jih neprekinjeno, hitro in niveliranje celotne linije ter visoka natančnost reza na dolžino.
Rotacijsko striženje na dolžino:
Rotacijski strižni stroj za rezanje na dolžino se vrti z visoko hitrostjo za rezanje in odpravlja sledi, ki jih povzročajo strižni zastoji. Ti rotacijski stroji za rezanje na dolžino so primerni za postopke striženja, ki zahtevajo visoko kakovost površine.
Nihajni strižni stroj za rezanje na dolžino:
Enostavno preklapljajte med orodji in kombinirajte natančne zasučne kote, da dosežete visoko natančno striženje pločevine posebne oblike. Z razponom nihanja 0-30° je primeren za izdelavo pravokotne, trapezne in paralelogramske pločevine.
Rotacijsko striženje na dolžino:
Fiksni strižni stroj za rezanje na dolžino ustavi podajanje pri prednastavljeni dolžini, da zagotovi natančnost rezanja. Zato ima ta tip stroja počasnejšo proizvodno hitrost v primerjavi z drugimi vrstami strojev za rezanje jekla na dolžino.
 |
 |
 |
Pri izbiristroj za rezanje jekla na dolžino, je priporočljivo, da se osredotočite na naslednje parametre:
- Združljivost hitrosti za linijo za razrez jekla na dolžino: Strojni cikel razreza jekla na dolžino se mora ujemati s hitrostjo odvijanja navzgor, da se zagotovi učinkovitost proizvodnje.
- Združljivost orodja za jekleno linijo za rezanje na določeno dolžino: material rezila mora ustrezati standardom HRC58-62, pri čemer je prednostna izbira Cr12MoV ali DC53.
- Krmilni sistem za stroj za rezanje jekla na dolžino: Priporočljiv je sistem PLC, ki podpira MODBUS-TCP, da se zagotovi brezhibna integracija s sistemom MES.
-Varnost za jekleno vrvico za rezanje na dolžino: svetlobna pregrada z dvema stebroma mora ustrezati oceni IP67, odzivni čas zaustavitve v sili pa mora biti krajši od 0,1 sekunde, da se zagotovi varno delovanje.
- Zmogljivosti prilagajanja za stroj za rezanje jekla na dolžino: visokokakovostni dobavitelji bi morali biti sposobni zagotoviti prilagojene premere zvitkov (v razponu od Ø80-160 mm), da bi zadovoljili različne potrebe strank.
Med celotnim upravljanjem življenjskega cikla je treba poudariti naslednje vidikejeklena linija za dolžino:
-Tedenski pregled stroja za rezanje jekla na dolžino: Redno preverjajte tlak hidravličnega sistema (vzdržujte 14-16 MPa) in nivo olja v menjalniku (kontrolno steklo mora biti na oznaki 2/3).
-Četrtletno vzdrževanje linije za razrez jekla na dolžino: zamenjajte mast v ležajih delovnega valja; Priporočljiva je mast na osnovi litija NLGI#2.
- Poudarki letnega pregleda stroja za rezanje jekla na dolžino: Koaksialnost nivelirnega valja je treba popraviti na manj kot 0,02 mm, kodirnik servo motorja pa mora biti umerjen.
- Inteligentno spremljanje linije za rezanje jekla na dolžino: namestite senzorje za vibracije in nastavite neobičajne opozorilne pragove (npr. alarm, ko pospešek preseže 0,5 g), da zagotovite varno delovanje opreme.
